| الاسم التجاري: | YINGDA |
| رقم الطراز: | YDPG-SCAXXX-9804-2D015 |
| الـ MOQ: | 50 جهاز كمبيوتر شخصى |
| السعر: | قابل للتفاوض |
| وقت التسليم: | إصدارها بعد الدفع |
| شروط الدفع: | ويسترن يونيون، T / T |

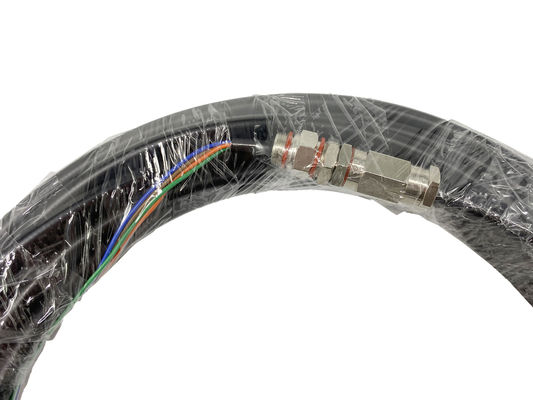

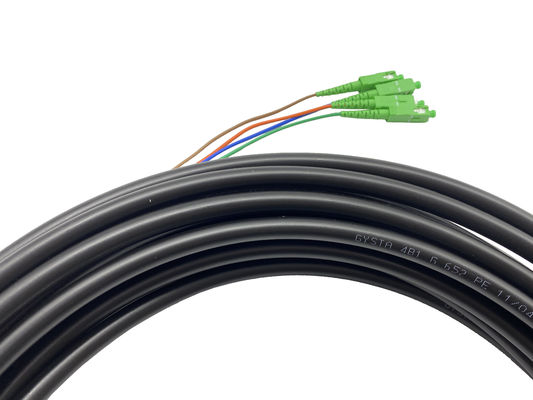

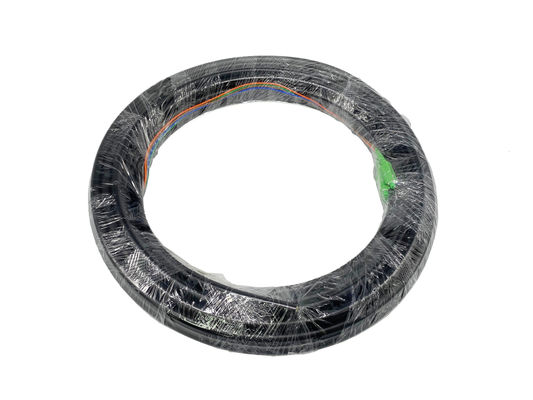

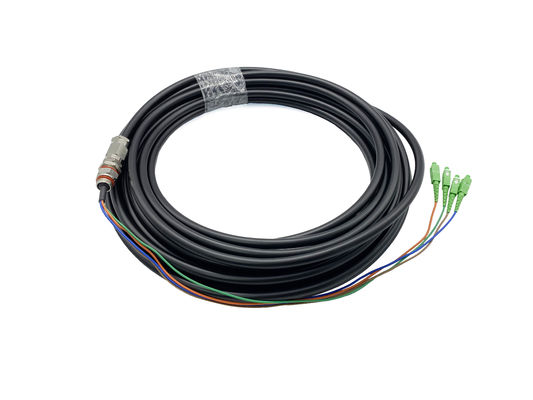

4 كور النحاس الألومنيوم للماء أسلاك التوصيل المصنوعة من الألياف البصرية SC FC APC 9.8mm الكابلات العسكرية Ruggerized PE

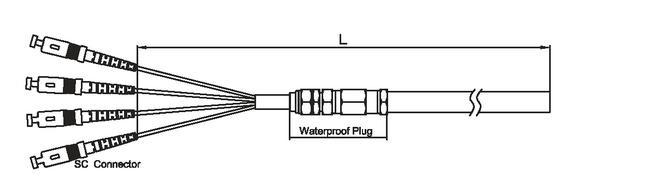

يمكن استخدام ضفيرة الألياف المقاومة للماء / سلك التصحيح في بيئة قاسيةيتم استخدامه بشكل أساسي في الاتصال الخارجي لجهاز الإرسال البصري.تم تصميم الضفيرة المصنوعة من الألياف المقاومة للماء بوحدة مقاومة للماء من الفولاذ المقاوم للصدأ وكابلات مغلفة من البولي إيثيلين في الهواء الطلق.
مواصفات الموصل البصري
| معامل | وحدة | ضفيرة ألياف مقاومة للماء / سلك رقعة | |||
| SM | مم | ||||
| كمبيوتر | اتحاد الوطنيين الكونغوليين | APC | كمبيوتر | ||
| فقدان الإدخال (نموذجي) | ديسيبل | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
| تعويض الخساره | ديسيبل | ≥45 | ≥50 | ≥60 | ≥35 |
| الطول الموجي التشغيلي | نانومتر | 1310 ، 1550 | |||
| التبادل | ديسيبل | ≤0.2 | |||
| اهتزاز | ديسيبل | ≤0.2 | |||
| درجة حرارة التشغيل | ℃ | -40 ~ 75 | |||
| درجة حرارة التخزين | ℃ | -45 ~ 85 | |||
| قطر الحبل الداخلي | مم | φ3.0 ، φ2.0 ، φ0.9 | |||
| نوى الألياف | النوى | 4 ، 6 ، 8 ، 12 ، 24 ... ألياف | |||

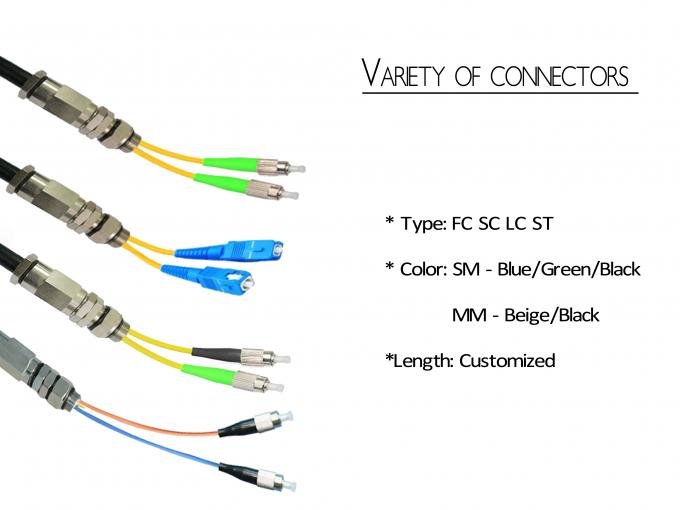

| موصل قابل للتطبيق | FC ، SC ، ST ، MU ، LC | ||||

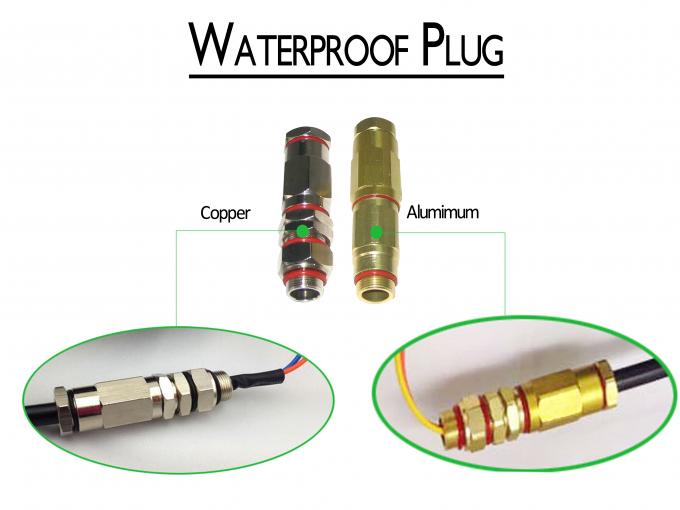

| مادة موصل مقاوم للماء | الألومنيوم أو النحاس اختياري. | ||||
| البعد الهندسي للوجه النهائي |
نصف قطر الانحناء: 10-25 (PC / UPC) ، 5-12 (APC) إزاحة الرأس: 0-50um انخفاض الألياف الضوئية: - 100 ~ + 100 نانومتر |
||||
| المعايير | NTT ، TELCORDIA ، IEC ITU ، UL94-V0 | ||||

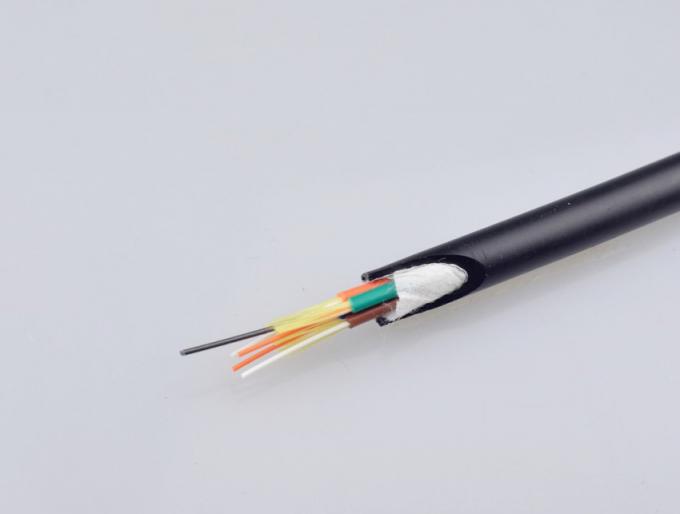

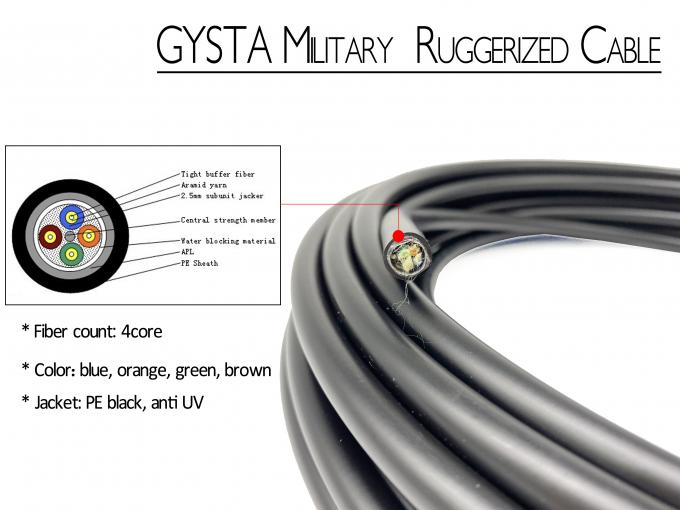

هيكل الكابلات
يستخدم الكبل المقاوم للماء واحدًا أو أكثر من كبلات الألياف الضوئية أحادية النواة حول عضو قوة مركزي إلى حبلا ، الشريط المركب البلاستيكي الملفوف طوليًا ، غلاف كابل الضغط الخارجي.
ميزةس
طلب
التقنية الميكانيكية:
| الألياف الأساسية | ديا الخارجي.(مم) | الوزن (كجم / كم) | max.tension (N) | دقيقة.نصف قطر الانحناء (مم) | ||
| المدى القصير | طويل الأمد | التركيب | عمل | |||
| <6 نواة | 9.8 | 80 | 1000 | 300 | 20 د | 10 د |
| 11.8 | 110 | 1000 | 300 | 20 د | 10 د | |
| درجة حرارة التخزين | -40 + 70 | |||||
| درجة الحرارة التشغيل.℃ | -20 + 70 | |||||
تقنية الإرسال:
| الطول الموجي | 850/1300 نانومتر | 1310/1550 نانومتر | ||
| نوع الألياف | الألياف متعددة الأوضاع | ع 652 | ع 655 | |
| الأساسية / ضياء الطلاء. | 50 / 125um | 62.5 / 125 ميكرومتر | / | / |
| التوهين (ديسيبل / كم) | ≤3.0 / 1.0 | ≤3.5 / 1.5 | ≤0.4 / 0.25 | ≤- / 0.5 |
| عرض النطاق الترددي (ميجاهرتز · كم) | ≥200 / 400 | ≥160 / 200 | / | / |
معلومات الطلب
| YDPG | - | نوع الموصل الجانب أ | نوع الموصل الجانب ب | - | قطر الكابل | عدد الألياف | - | نوع الألياف | طول السلك |
|
YD = yingda PG = ضفيرة الكمبيوتر = سلك التصحيح |
SCU = SC / UPC SCA = SC / APC FCU = FC / UPC FCA = FC / APC ... Xxx = خالية |
SCU = SC / UPC SCA = SC / APC FCU = FC / UPC FCA = FC / APC ... Xxx = خالية |
98 = 9.8 مم 11 = 11.8 ملم |
02 = 2 نقطة 04 = 4 كور 06 = 6 كور |
2D = G652D A1 = G657A1 A2 = G657A2 M1 = OM1 M2 = OM2 M3 = OM3 M4 = OM4 |
001 = 1 متر 002 = 2 متر ... 015 = 15 مترًا 120 مترًا = 120 مترًا ... |
|
|
