| الاسم التجاري: | YINGDA |
| رقم الطراز: | الإطار البرنامجي-62LC-OM3-01 |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | إصدارها بعد الدفع |
| شروط الدفع: | ويسترن يونيون، T / T |

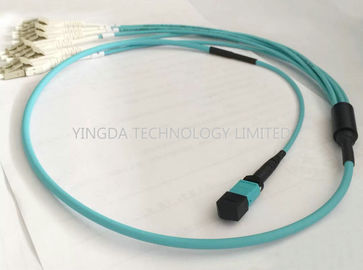

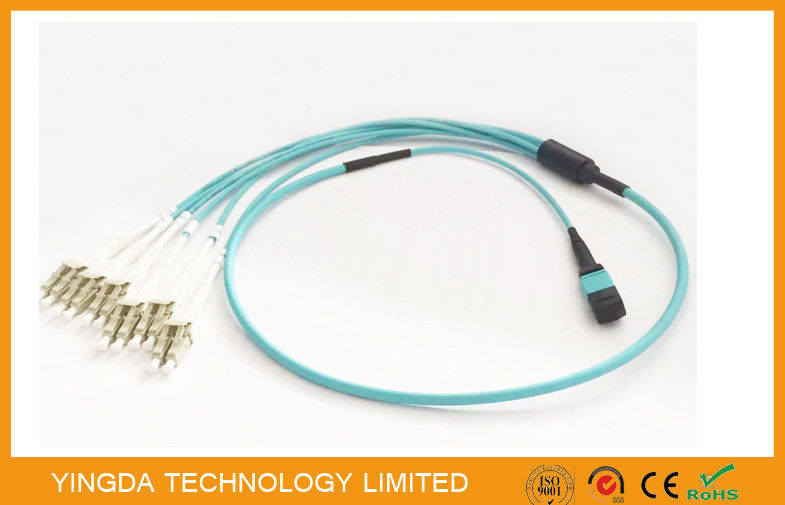

100G OM3-300 QSFP كابل الخطة المتوسطة الأجل MPO مع 6 × LC دوبلكس Uniboot موصل أكوا
MPO / الخطة المتوسطة الأجل مروحة من الجمعية (قبل إنهاء) تسمح للانتشار السريع في مجال التصحيح متعدد الميناء
الاتصال في ذات الكثافة السكانية العالية.
شبكة منطقة التخزين ومراكز البيانات تطبيقات الشبكة المحلية، وضمان استفادة كافية من الأفقي و
مسارات رف العمودية من خلال استخدام كابل صغير شكل عاملا.
بناء مع وحدات MPO / الربط الخطة المتوسطة الأجل وLC / SC / FC الاتصال، وتوفر هذه التجميعات
التوافق والمرونة ونظام الأداء في عالية الكثافة LAN / SAN المعدات التبديل
مجال التوزيع.
الخطة المتوسطة الأجل / MPO الميزات والفوائد:
1. الاستفادة من الخطة الرئيسية للعمليات موصلات - عامل نموذج صغير، 12Fibers أو 24Fibers دفع / سحب الموصلات الضوئية.
2. الانتشار السريع - تطبيق تصاميم معينة التكوين خياط وبناء الاختراق
إلى متطلبات التطبيق لتقليل النفايات، وتحسين إدارة الكابلات، نشر سرعة،
وتحسين مرونة وسهولة الإدارة للتكاليف التركيب أقل.
3. مصنع إنهاء - يوفر حلا للتحجيم-سريعة للانتشار في تحسين الاعتمادية
وتقليل وقت التركيب والتكلفة.
4.100٪ اختبارها (بيانات الاختبار مرفق) - يؤكد الأداء البصري التحقق منها لتحسين
سلامة الشبكة.
5. كابل عالي الكثافة - يستخدم مساحة الممر أكثر كفاءة لتحسين الإدارة و
تخفيض تكاليف التركيب.
6. محسن الأداء - جمعيات التي شيدت مع انخفاض خسارة MPO / الخطة المتوسطة الأجل OECE الملكية
MT تلميع يوفر انخفاض خسارة الإدراج وارتفاع خسارة العودة، والتقليل من التباين ل
تحسين أداء قناة فقدان الارتباط.
7. الالتزام بالمعايير:
- كابل جاكت متوافق مع NFPA 262 الألياف البصرية نونكوندوكتيفي المكتملة (OFNP)
أو IEC-60332 الأقل دخانا صفر الهالوجين (LSZH) تصنيف لهب، متوافقة مع التوجيه
2002/95 / EC (بنفايات) وتصل SVHC.
- الخطة الرئيسية للعمليات الموصل يتوافق مع IEC-61754-7 وEIA / TIA-604-5.
تفاصيل الخطة الرئيسية للعمليات
موصلات مواصفات
بند | SM | MM | |
عدد الألياف | 8،12،24 الأساسية | ||
بولندي | PC، APC | الكمبيوتر | |
اللون الإسكان | معيار (الأخضر)، والنخبة (أصفر) | معيار (البيج)، النخبة (أكوا) | |
فقدان الإدراج | معيار | ≤0.7dB | ≤0.5dB |
خسارة منخفضة النخبة | ≤0.35dB | ≤0.3dB | |
تعويض الخساره | PC≥50dB. APC≥60dB | ≥30dB. | |
المتانة (500times) | ≤0.2dB | ||
اختبار الطول الموجي | 1310 / 1550nm | 850x1310nm | |
مواصفات كابل الألياف
نوع من الألياف | OS2، OM1، OM2، OM3، OM4 |
عدد الألياف | 8، 12، 24، 48، 72، 96 النوى |
القطر الخارجي | 3.0MM (8 / 12Core)، و 5.5mm (24cores) أو حسب الطلب |
الغلاف الخارجي اللون | OS2 (الصفراء)، OM2 (أورانج)، OM3 (أكوا)، OM4 (أكوا)، أو حسب الطلب |
الخارجية مادة سترة | LSZH، OFNP، OFNR |
قوة الشد | 500N |
درجة حرارة التشغيل | -20 إلى + 70 ° C |
درجة حرارة التخزين | -40 إلى + 70 ° C |
الجمعية بنية كابل:
معلومات الطلب
P / N | وصف |
MPOm-62LC-S62-U | MPO مروحة من التصحيح الحبل، OS2 (G652D)، |
MPOm-62LC-S67U | MPO مروحة من التصحيح الحبل، SM (G655A)، |
MPOm-62LC-OM1-U | MPO مروحة من التصحيح الحبل، OM2 (50 / 125um)، |
MPOm-62LC-OM2-U | MPO مروحة من التصحيح الحبل، OM1 (62.5 / 125um)، |
MPOm-62LC-OM3-U | MPO مروحة من التصحيح الحبل، OM3 (50 / 125um)، |
MPOm-62LC-OM4-U | MPO مروحة من التصحيح الحبل، OM4 |
