| الاسم التجاري: | YINGDA |
| رقم الطراز: | بطاقة التصحيح MTP / F-MTP / F 48F |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | إصدارها بعد الدفع |
| شروط الدفع: | D/A ، D/P ، T/T. |

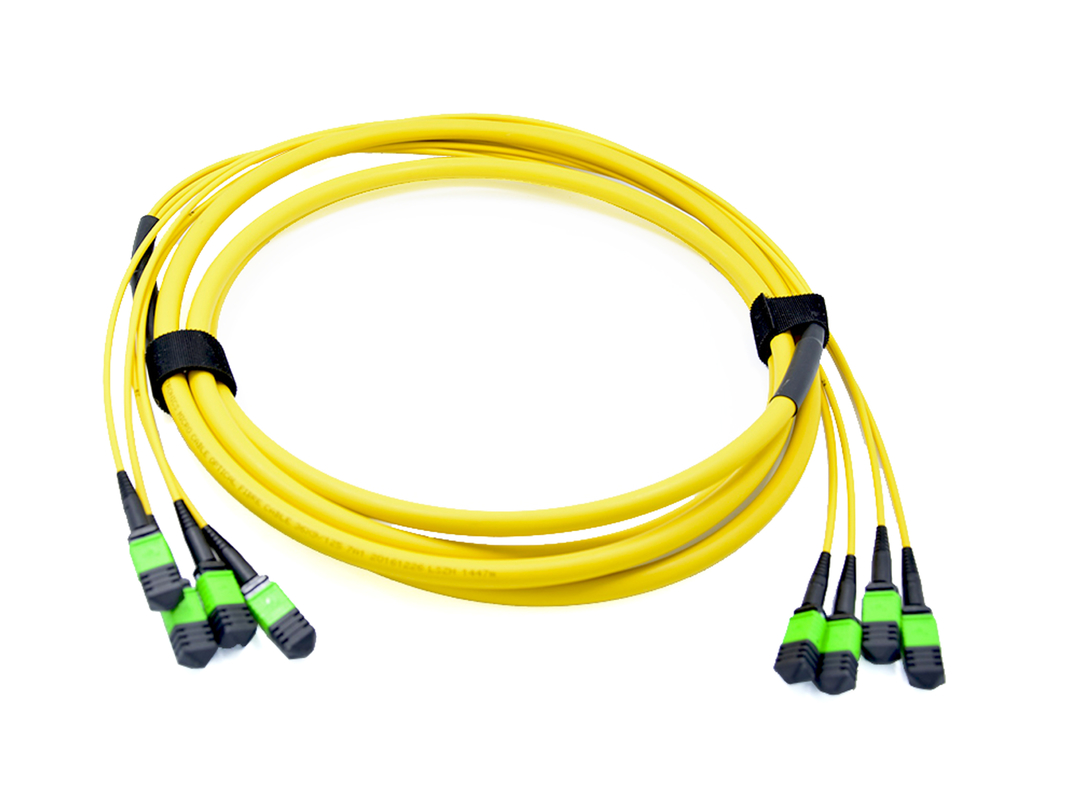

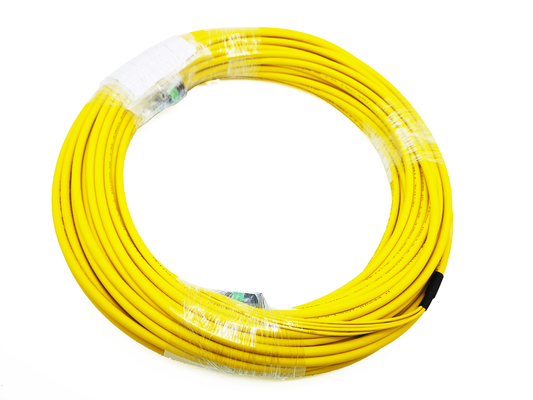

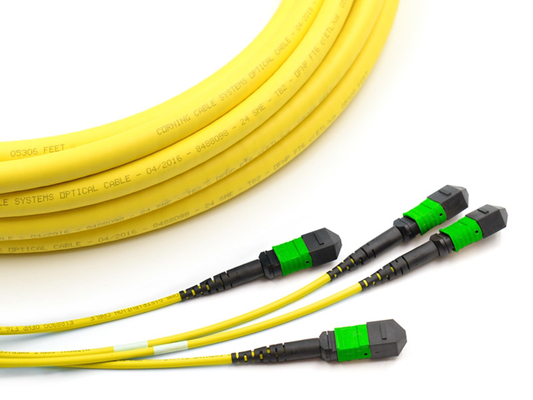

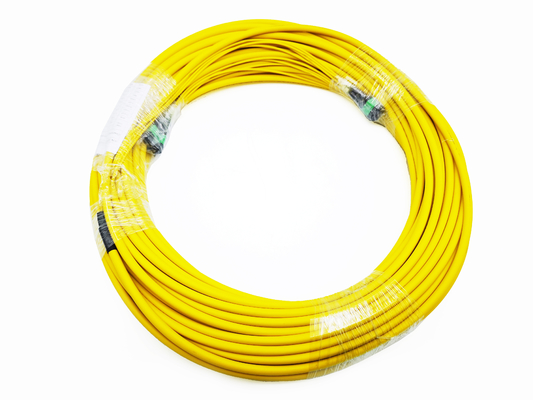

USCONEC 48 الألياف الضوئية MTP كابل الشاحنة الإناث التجميع سلك التصحيح لمركز البيانات
يتكون كابل MPO / MTP الألياف الضوئية من كابل ألياف ضوئية متعدد النواة ومصلح MPO MPO ذو كثافة عالية 4/8/12/24 cores. يمكن أن يكون المصل إناثيًا أو ذكرًا مع دبوس دليل.الكابل من 4-144core، الوضع الواحد أو الوضع المتعدد ، الألياف الوضع الواحد بما في ذلك G652D G657A G657A2 ، الألياف الوضع المتعدد بما في ذلك 62.5/125um. 10G OM2 / OM3 / OM4 ، أو كابل الوضع المتعدد 10G حساس للانحناء.
يينغدا هي مع قوية MPO MTP تصميم المنتجات وقدرة التصنيع، يمكننا توفير المنتجات مع pigtails لمتطلبات العملاء.جميع المنتجات التي يتم تسليمها بأداء ممتاز وموثوقية.معظم منتجاتنا هي العلامة التجارية SENKO، أو العلامة التجارية USCONEC. إذا لم يتم تخصيصها، سوف تستخدم أجزاء المكونات المصنوعة في الصين، يرجى ملاحظة.
مواصفات موصلات MTP الإناث
| خسارة الإدراج (dB) | معيار SM | (إس إم إليت) | معيار MM | إم إم إيليت | |
| خسارة العائد (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| المدى الطويل (dB) | ≥60 | ≥60 | |||
| قوة الشد (kgf) | 10 | ||||
| درجة حرارة العمل (°C) | -20~+70 | ||||
| طول موجة القياس (nm) | 1310 | 850 | |||
| معايير الهندسة | |||||
| البند | محور إكس | محور Y | |||
| دقيقة | ماكس | دقيقة | ماكس | ||
| نصف قطر الانحناء (ملم) | 500 | - | 50 | - | |
| زاوية التلميع | 0-0.2 | 0+02 | ثمانية صفر2 | 8+02 | |
| البند | دقيقة | ماكس | |||
| ارتفاع الألياف (nm) | 1000 | 3000 | |||
| الحد الأقصى لخطأ ارتفاع الألياف (nm) | 600 | ||||
| خطأ ارتفاع الألياف المجاورة (nm) | -300 | +300 | |||
| متوسط خطأ ارتفاع الألياف ((nm) | -300 | +300 | |||
| الشجاعة المركزية (nm) | 300 | ||||
LC SC FC وصلة الألياف البصرية MTPالمواصفات
| وضع الألياف | وضع واحد | وضع متعدد | ||
| طلاء الموصلات | البنك المركزي | الـ APC | البنك المركزي | |
| خسارة الإدراج (dB) | ≤0.3 | |||
| خسارة العائد (dB) | ≥50 | ≥60 | ≥35 | |
| التكرار | ≤0.2 1000 مرة من التزاوج | |||
| درجة حرارة العمل (°C) | -40 ~ +85 | |||
| طول موجة القياس (nm) | 1310 | 850 | ||
خصائص سلك التصحيح MPO MTP
تطبيق سلك التصحيح
3أنواع القطبية A B C من مكونات MTP الألياف الضوئية
كيفية تغيير القطبية؟
فيديو
فيديو
فيديو
فيديو
فيديو
فيديو
|
