| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1x64 PLC الفاصل |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |

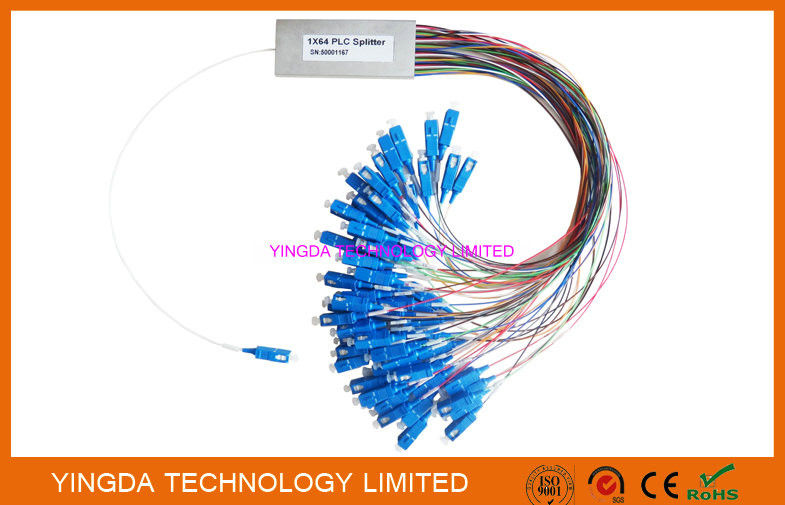

مقسم الألياف البصريةPLC 1x64 الوضع الفرديصلبالة النفخLSZH G657A ، 1:64 PLC الفاصل SCالمقرنات
وصف لالألياف البصرية PLC الفاصل
جهاز تقسيم PLC هو جهاز توزيع طاقة ضوئية يعتمد على الدليل الموجي المتكامل للوحة الكوارتز.مع ميزات الحجم الصغير والنطاق الواسع لطول موجة التشغيل والموثوقية المستقرة والتوحيد الجيد ، يتم استخدامه على نطاق واسع في نقطة PON و ODN و FTTX للاتصال بين جهاز الإنهاء والمكتب المركزي لتحقيق مقسم الإشارة.
سمات
التوحيد الجيد وفقدان الإدخال المنخفض
انخفاض الخسارة المعتمدة على الاستقطاب
استقرار بيئي ممتاز
التطبيقات
المواصفات الفنية لـ PLC Splitter مع موصلات الألياف البصرية
1xN الخائن
| العنصر | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 |
| نوع الألياف | G.657A | ||||||
| الطول الموجي العامل | 1260 نانومتر ~ 1650 نانومتر | ||||||
| خسارة الإدراج القياسية (ديسيبل) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 |
| فقدان الإدراج من الدرجة P (ديسيبل) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 |
| التوحيد (ديسيبل) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| PDL (ديسيبل) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| خسارة العودة (ديسيبل) | ≥50 | ||||||
| الاتجاهية (ديسيبل) | ≥55 | ||||||
| درجة حرارة التشغيل | -40 ℃ ~ + 85 ℃ | ||||||
| ملحوظة: المعلمة أعلاه مخصصة للتقسيم مع الموصل. إذا كان الموصل بدون موصل ، فسيقل فقدان الإدخال بمقدار 0.2 ديسيبل. | |||||||
2xN الخائن
| العنصر | 2 × 2 | 2 × 4 | 2x8 | 2 × 16 | 2x32 | 2x64 | 2 × 128 |
| نوع الألياف | G.657A | ||||||
| الطول الموجي العامل | 1260 نانومتر ~ 1650 نانومتر | ||||||
| خسارة الإدراج القياسية (ديسيبل) | ≤4.4 | ≤8.0 | ≤11.0 | ≤14.6 | ≤17.8 | ≤21.0 | ≤24.4 |
| فقدان الإدراج من الدرجة P (ديسيبل) | ≤4.2 | ≤7.7 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.7 | ≤24.0 |
| التوحيد (ديسيبل) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| PDL (ديسيبل) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| خسارة العودة (ديسيبل) | ≥50 | ||||||
| الاتجاهية (ديسيبل) | ≥55 | ||||||
| درجة حرارة التشغيل | -40 ℃ ~ + 85 ℃ | ||||||
| ملحوظة: المعلمة أعلاه مخصصة للتقسيم مع الموصل. إذا كان الموصل بدون موصل ، فسيقل فقدان الإدخال بمقدار 0.2 ديسيبل. | |||||||
حجم التغليف
| العنصر | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
| الطول * العرض * الارتفاع (مم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| العنصر | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| الطول * العرض * الارتفاع (مم) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 | 100 × 20 × 6 | 100 × 40 × 6 |
معلومات الطلب
ميناء |
الأساسية | إدخال ضفيرة | موصل الإدخال | إدخال ضفيرة طول |
إخراج ضفيرة | انتاج | موصل |
الإخراج: ضفيرة طول |
|
| PLC | 102 = 1 × 2 104 = 1 × 4 108 = 1 × 8 116 = 1 × 16 132 = 1 × 32 164 = 1 × 64 128 = 1 × 128 204 = 2 × 4 208 = 2 × 8 216 = 2 × 16 232 = 2 × 32 264 = 2 × 64 |
1 = G657A 2 = G652D SP = خاص |
1 = 250 ميكرومتر الألياف العارية 2 = 900 ميكرومتر uffer ضيق 3 = 900 ميكرومتر أنبوب فضفاض 4 = 2.0 مم كابل 5 = 3.0 مم كابل SP = خاص |
NE = لا شيء SU = SC / UPC SA = SC / APC LU = LC / UPC LA = LC / APC FU = FC / UPC FA = FC / APC SP = خاص |
0 = 0.5 م 1 = 1 م 2 = 1.5 م 3 = 2 م 4 = 3 م SP = خاص |
1 = 250 ميكرومتر الألياف العارية 2 = 900 ميكرومتر uffer ضيق 3 = 900 ميكرومتر أنبوب فضفاض 4 = 2.0 مم كابل 5 = 3.0 مم كابل SP = خاص |
NE = لا شيء SU = SC / UPC SA = SC / APC LU = LC / UPC LA = LC / APC FU = FC / UPC FA = FC / APC SP = خاص |
0 = 0.5 م 1 = 1 م 2 = 1.5 م 3 = 2 م 4 = 3 م SP = محدد |
التعليمات
س: هل أنت شركة تجارية أو مصنع؟
ج: نحن مصنع أصلي.يمكننا القيام بأعمال OEM / ODM. تنتج شركتنا بشكل رئيسي مقسم الألياف البصرية PLC.
س: ما هي مدة التسليم؟
أ:وقت تسليم الشراء الجماعي: 30-60 يومًا ؛وقت التسليم العام: 20 يومًا.
س: ما هي شروط الدفع الخاصة بك؟
أ:T / T 30٪ كوديعة ، و 70٪ قبل التسليم.
س: ما هو الضمان؟
أ:الضمان المجاني هو سنة واحدة من يوم التشغيل المؤهل. إذا كان هناك أي خطأ لمنتجاتنا خلال فترة الضمان المجاني ، فسنقوم بإصلاحه وتغيير مجموعة الأعطال مجانًا.
س 1: كيف يمكنني الحصول على الكتالوج وقائمة الأسعار الخاصة بك؟
A1: يرجى إعلامنا ببريدك الإلكتروني أو الاتصال بنا من موقع الويب مباشرة للحصول على الكتالوج وقائمة الأسعار ؛
