| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1: 9 PLC الفاصل |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون ، تي / تي ، موني جرام |

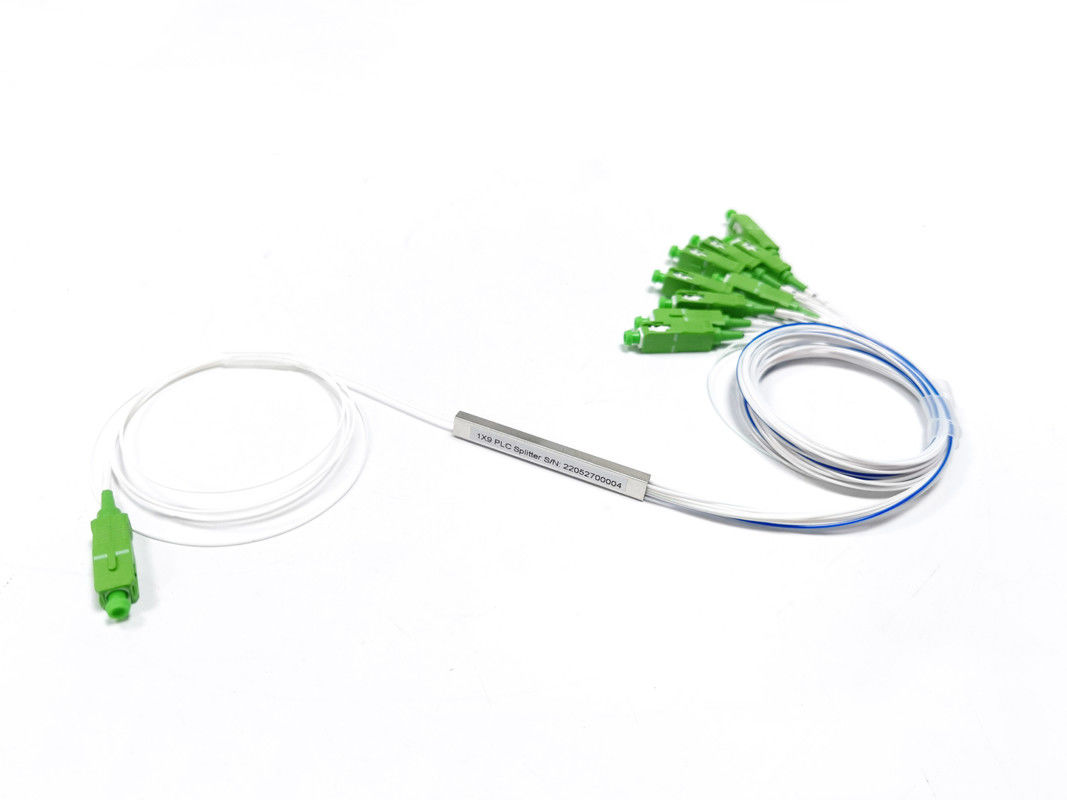

1: 9 1x9 70/30 غير متوازن الألياف البصرية PLC الفاصل وضع واحد SC APC G657A1 1 متر
فاصل الدائرة الضوئية المستوية (PLC) هو نوع من أجهزة إدارة الطاقة الضوئية التي يتم تصنيعها باستخدام تقنية الدليل الموجي البصري للسيليكا لتوزيع الإشارات الضوئية من المكتب المركزي (CO) إلى مواقع متعددة.
سمات
• فقدان إدخال منخفض وخسارة عالية في العودة
• نظام الفرز التلقائي PDL (يتوفر PDL منخفض للغاية)
• موثوقية عالية واستقرار
• يمكن أن يصل الموصل إلى الدرجة B
• تم اختبار 3D بنسبة 100٪ بواسطة Daisi و Sumix
1x9 الفاصلتخصيص
| نسبة تقسيم (٪) | 85/15 | 80/20 | 70/30 | 60/40 | |
| الطول الموجي التشغيلي (نانومتر) | 1260-1650 | ||||
| نوع الألياف | G657A أو حسب الطلب | ||||
| IL ماكس (ديسيبل) | قناة 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| القناة 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni (ديسيبل) | القناة 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| خسارة العودة (ديسيبل) | ≥55 | ||||
| الاتجاهية (ديسيبل) | ≥55 | ||||
| PDL (حد أقصى) | 0.3 | 0.3 | 0.3 | 0.3 | |
| التوحيد (الحد الأقصى) | 0.8 | 0.8 | 0.8 | 0.8 | |
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | ≤0.3 | ||||
| TDL (حد أقصى) | 0.5 | ||||
| درجة حرارة التشغيل | -40 ~ + 85 | ||||
| درجة حرارة التخزين | -40 ~ + 85 | ||||
| الأبعاد (مم) / الطول × العرض × الارتفاع | الألياف العارية | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 |
| 900 ميكرومتر | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | |
| صندوق ABS | 120 × 80 × 18 | 120 × 80 × 18 | 120 × 80 × 18 | 120 × 80 × 18 | |
ملحوظة:
1. محدد بدون موصلات
2. إضافة خسارة 0.2dB إضافية بما في ذلك الموصلات
يمكن تقسيم ناتج الفاصل البصري إلى 70/30 80/20 60/40 أو 85/15٪ 4 أنواع ، من أجل التمييز بين الحصة المنقسمة ، استخدم لونًا مختلفًا مثل الأزرق لوضع علامة ، هذه الشريحة الخاصة 1x9 تضمن أن نسبة الانقسام غير المتوازنة غير متساوية التي يمكن أن تلبي المتطلبات الخاصة والتطبيق البصري المرن ، وتستخدم على نطاق واسع في شبكات 5G FTTR.
يستخدم الفاصل غير المتوازن 1x9 نفس الأنبوب الفولاذي 60 * 7 * 4 مم مثل جهاز التقسيم 1x8 ، الإدخال 1 ، الإخراج 9 = 4 * 2 + 1 قطعة مجموعة الألياف.
لون الألياف ملون ، ويمكن تخصيص الأنبوب السائب 900um ، مثل الأزرق والبرتقالي والأخضر والبني والرمادي والأبيض والأحمر والأسود وما إلى ذلك ، مع وجود علامات رقمية للتمييز.
يمكن استخدام جميع أنواع الموصلات البصرية ، مثل SC FC LC ST ؛
الطريقة البولندية: UPC ، APC
طول أسلاك التوصيل المصنوعة الإدخال: 0.5 متر ، 1 متر ، 1.5 متر ، إلخ
طلب
في حالة الشراء من النوع الخالي من الخائن البصري 1: 9 فقط ، سيتم تعبئته في صندوق نفطة مع تقرير الاختبار.سيتم تثبيت الأنبوب أو الموصلات أو الكابلات في مكانها في صندوق نفطة مع حماية جيدة.
يُقبل الإنهاء المسبق بالموصلات والتجميع في صندوق غفوة بصري أو صندوق توزيع في المصنع قبل التسليم.
فيديو
|
|
