| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1: 9 PLC الفاصل |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون ، تي / تي ، موني جرام |
FTTR 1:9 1x9 70/30 غير متوازنة الألياف الضوئية القليلة المجزرة أنبوب الفولاذ NAP 1X2 + 1X8 المجزرة
تفاصيل سريعة من 1X9 Fiber Optica PLC Splitter
يعد القسمة البصرية أحد أهم المكونات في شبكة FTTH. بالإضافة إلى القسمة التقليدية من سلسلة 1xN / 2XN، حيث تتغير متطلبات المستخدم لشبكة،الطلب على 1x3 1x6 1x5 1x9 1x12 1x24 وضع واحد ومتعدد الوسائط المتفرقة في تزايدويمكن أن تلبي بشكل أفضل طلب السوق على نسبة تقسيم خفيفة خاصة. سلف هذا 1x9 Splitter هو FBT 1X2 المتداخلة غير متوازنة (مربط) و 1x8 PLC متوازنة.على النقيض، فإن التعميم على نطاق واسع لشركة 1x9 الفاصل يقلل إلى حد كبير من تكلفة سلك الشبكة ذات الصلة ، ولكن يضمن أداءً بصريًا أفضل على المدى الطويل من مقترحات الاندماج.
جهاز تقسيم الألياف البصرية الخصائص
• انخفاض خسارة الإدراج وارتفاع خسارة العائد
• نظام فحص PDL التلقائي ((PDL منخفض للغاية متاح)
• موثوقية عالية واستقرار
• علبة الاتصال تصل إلى الدرجة B
• 100% 3D اختبار من قبل دايسي وسوميكس
• اختبار دورة درجة حرارة عالية منخفضة
• اختبار 100% قبل الولادة
• يمكن تصميم حل كابلات FTTH
1x9 القسمةالمواصفات
| نسبة الانقسام (%) | 85، 15 | 80/20 | 70/30 | 60/40 | |
| طول الموجة التشغيلية (nm) | 1260-1650 | ||||
| نوع الألياف | G657A أو مخصصة | ||||
| ILmax ((dB) | القناة 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| القناة 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| الـ (دبليو) | القناة 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| خسارة العائد (dB) | ≥ 55 | ||||
| التوجيه (dB) | ≥ 55 | ||||
| PDL (حد أقصى) | 0.3 | 0.3 | 0.3 | 0.3 | |
| التكافؤ (حد أقصى) | 0.8 | 0.8 | 0.8 | 0.8 | |
| الخسارة المعتمدة على طول الموجة (dB) | ≤0.3 | ||||
| TDL (حد أقصى) | 0.5 | ||||
| درجة حرارة العمل | -40 ~ +85 | ||||
| درجة حرارة التخزين | -40 ~ +85 | ||||
| البعد (ملم) / LXWXH | الألياف العارية | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900م | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| صندوق ABS | 120×80×18 | 120×80×18 | 120×80×18 | 120×80×18 | |
ملاحظة:
1المحددة بدون مصابيح
2إضافة خسارة إضافية 0.2 ديسيبل بما في ذلك الاتصالات
معدل الفاصل البصري غير المتوازن معلومات تفصيلية:

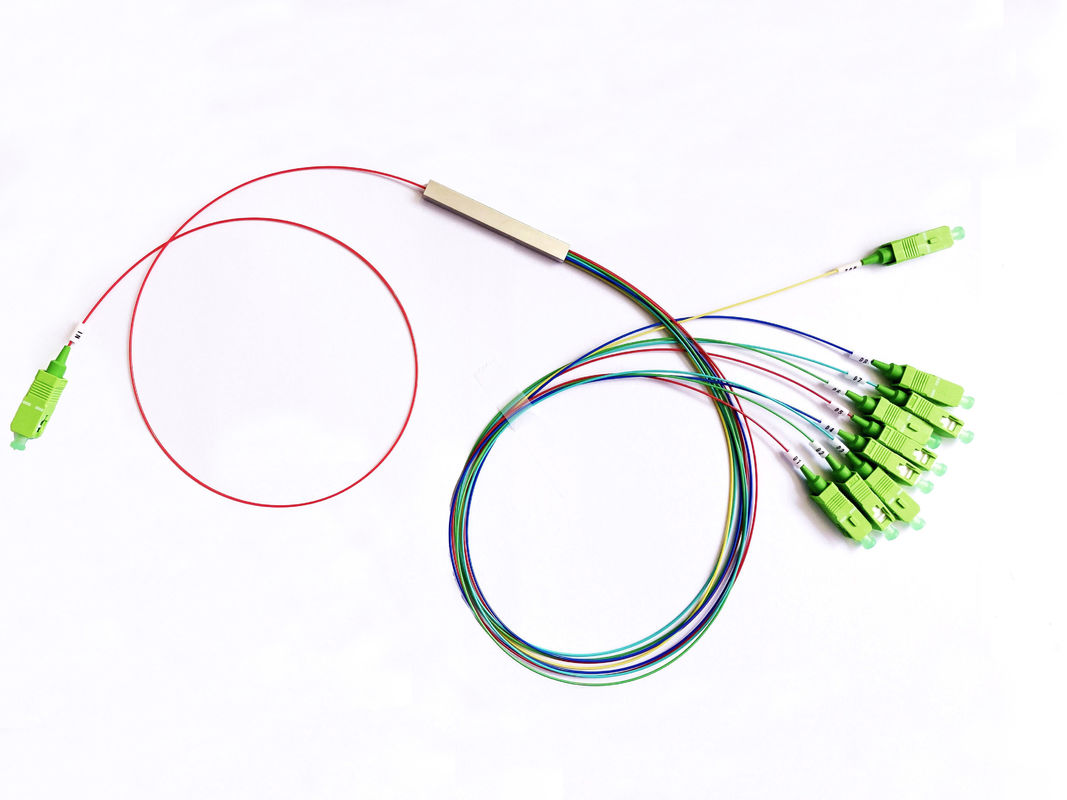

1x9 غير متوازنة القسمة استخدام نفس أنبوب الصلب 60 * 7 * 4mm كما 1x8 القسمة، مدخل 1، مخرج 9 = 4 * 2 + 1pcs مجموعة الألياف.
لون الألياف ملون ، يمكن تخصيص أنبوب 900um فضفاض ، مثل الأزرق ، البرتقالي ، الأخضر ، البني ، الرمادي ، الأبيض ، الأحمر ، الأسود ، الخ ، مع علامات رقمية للتمييز.
من أجل التمييز بين الحصة المجزأة، استخدام لون مختلف مثل الأزرق للاحتفال، هذه الشريحة الخاصة 1x9 ضمان عدم التوازن في نسبة التقسيم ليس نفس الأنواع،التي يمكن أن تلبي المتطلبات الخاصة والتطبيق الضوئي المرن، ويستخدم على نطاق واسع في شبكات 5G FTTR ؛
يمكن أن ينقسم إنتاج المجزع البصري إلى 70/30 80/20 60/40 أو 85/15% 4 أنواع.
يمكن استخدام جميع أنواع الاتصالات البصرية ، مثل SC FC LC ST ؛ الطريقة البولندية: UPC ، APC ؛
مدخلات مخرجات أطول من الخيوط: 0.5 متر، 1 متر، 1.5 متر، الخ
تطبيق GPON Splitter
إذا كنت تشتري 1: 9 المنقسم البصري من نوع بلاكليس فقط ، سوف تحزم في صندوق البثور مع تقرير الاختبار.
يتم إتمامها مسبقًا بالمتصلات وتجميعها في صندوق النوم البصري أو صندوق التوزيع مقبول في المصنع قبل التسليم.
غالبا ما تعمل مع صندوق الألياف CTO
صندوق الألياف CTO 10Cores صندوق الألياف CTO 12Core
