| الاسم التجاري: | YINGDA |
| رقم الطراز: | 1: 9 PLC الفاصل |
| الـ MOQ: | 500 قطعة |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 5-8 أيام بعد الدفع |
| شروط الدفع: | ويسترن يونيون ، تي / تي ، موني جرام |

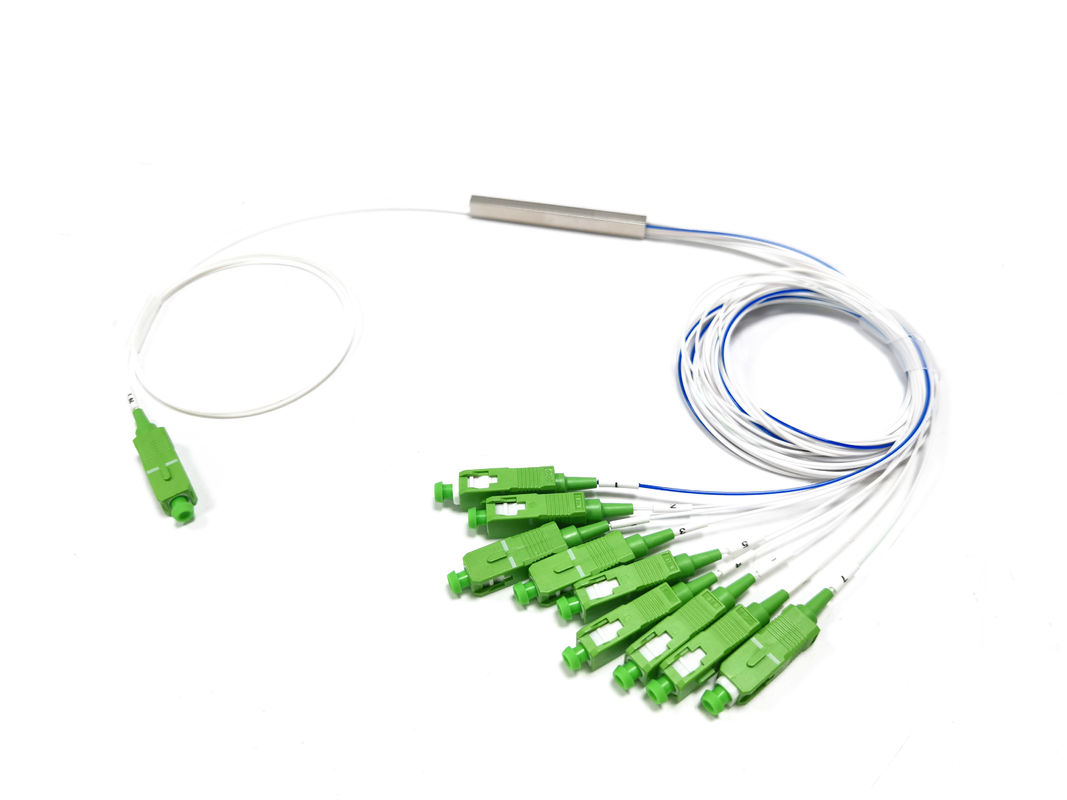

1:9 1x9 70/30 غير متوازنة الألياف الضوئية PLC القسمة وضع واحد SC APC G657A1 1Meter
حلقة موجات ضوئية مسطحة (PLC) هو جهاز إدارة الطاقة البصرية، المصنعة باستخدام تقنية الموجهات البصرية السيليكون،تستخدم لتوزيع الإشارات البصرية من المكتب المركزي إلى مواقع متعددةإن تكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجيا التكنولوجية التكنولوجية
جهاز تقسيم الأليافالخصائص:
• انخفاض خسارة الإدراج وارتفاع خسارة العائد
• نظام فحص PDL التلقائي ((PDL منخفض للغاية متاح)
• موثوقية عالية واستقرار
• علبة الاتصال تصل إلى الدرجة B
• 100% 3D اختبار من قبل دايسي وسوميكس
• اختبار دورة درجة حرارة عالية منخفضة
• اختبار 100% قبل الولادة
• يمكن تصميم حل كابلات FTTH

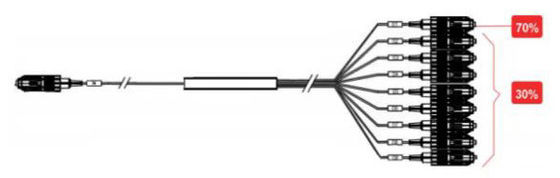

جهاز تقسيم الألياف البصرية 1x9مخطط الهيكل:
1x9 القسمةالمواصفات
| نسبة الانقسام (%) | 85، 15 | 80/20 | 70/30 | 60/40 | |
| طول الموجة التشغيلية (nm) | 1260-1650 | ||||
| نوع الألياف | G657A أو مخصصة | ||||
| ILmax ((dB) | القناة 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| القناة 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| الـ (دبليو) | القناة 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| خسارة العائد (dB) | ≥ 55 | ||||
| التوجيه (dB) | ≥ 55 | ||||
| PDL (حد أقصى) | 0.3 | 0.3 | 0.3 | 0.3 | |
| التكافؤ (حد أقصى) | 0.8 | 0.8 | 0.8 | 0.8 | |
| الخسارة المعتمدة على طول الموجة (dB) | ≤0.3 | ||||
| TDL (حد أقصى) | 0.5 | ||||
| درجة حرارة العمل | -40 ~ +85 | ||||
| درجة حرارة التخزين | -40 ~ +85 | ||||
| البعد (ملم) / LXWXH | الألياف العارية | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900م | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| صندوق ABS | 120×80×18 | 120×80×18 | 120×80×18 | 120×80×18 | |
ملاحظة:
1. 1x9 قطاع الألياف المحدد بدون موصلات
2إضافة خسارة إضافية 0.2 ديسيبل بما في ذلك الاتصالات
يمكن أن ينقسم مخرج المقسّم البصري إلى 70/30 80/20 60/40 أو 85/15% 4 أنواع، من أجل التمييز بين الحصة المقسّمة، استخدم لون مختلف مثل الأزرق للاحتفال،هذه الشريحة الخاصة 1x9 ضمان نسبة الانقسام غير متوازنة ليس نفس أنواع، والتي يمكن أن تلبي المتطلبات الخاصة والتطبيق الضوئي المرن ، وتستخدم على نطاق واسع في شبكات 5G FTTR.
لون الألياف ملون ، يمكن تخصيص أنبوب 900um فضفاض ، مثل الأزرق ، البرتقالي ، الأخضر ، البني ، الرمادي ، الأبيض ، الأحمر ، الأسود ، إلخ ، مع علامات رقمية للتمييز.
1x9 غير متوازنة القسمة استخدام نفس أنبوب الصلب 60 * 7 * 4mm كما 1x8 القسمة، مدخل 1، مخرج 9 = 4 * 2 + 1pcs مجموعة الألياف.
يمكن استخدام جميع أنواع الاتصالات البصرية ، مثل SC FC LC ST أو لا توجد اتصالات
الطريقة البولندية: UPC، APC
مدخلات مخرجات أطول من الخيوط: 0.5 متر، 1 متر، 1.5 متر، الخ
مرفق FCجهاز تقسيم PLC
جهاز تقسيم بصري لجهاز التحكم الآليالتطبيق

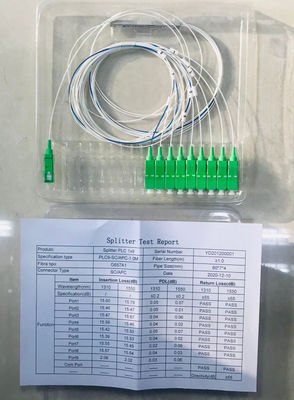

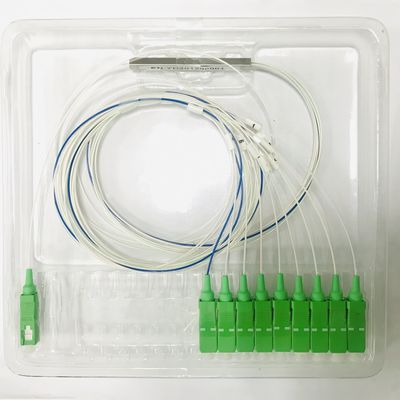

إذا كنت تشتري 1: 9 المنقسم البصري من نوع بلاكليس فقط ، سوف تحزم في صندوق البثاق مع تقرير الاختبار.
يتم إتمامها مسبقًا بالمتصلات وتجميعها في صندوق النوم البصري أو صندوق التوزيع مقبول في المصنع قبل التسليم.
كل مربع صغير يحتوي على 12 PLC القسمة، مربع كامل يحتوي على 8 صناديق.مرحباً باستفسار.
خريطة ورشة عمل إنتاج PLC Fiber Splitter:
إنتاج PLC Splitter يخضع بدقة لمراجعة جودة الآلة ومتطلبات العملاء. يمكن أن يكون ملونًا أو أبيضًا ، ويمكن أن يكون عدد الغطاء والموصلات SC / UPC ، LC / APC ، الخ.
فيديو
|
