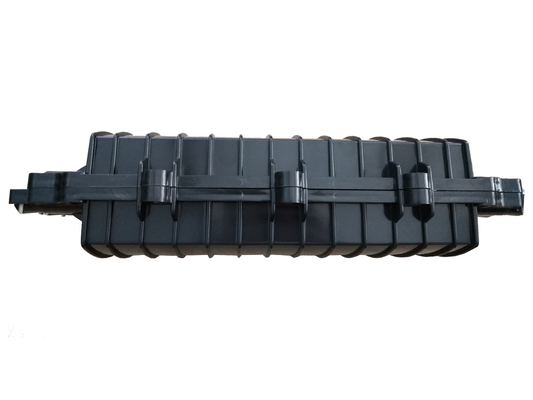

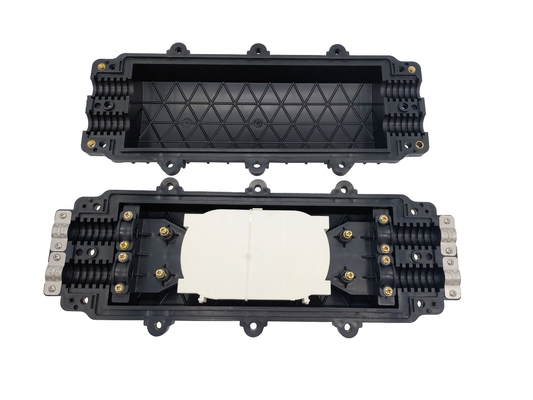

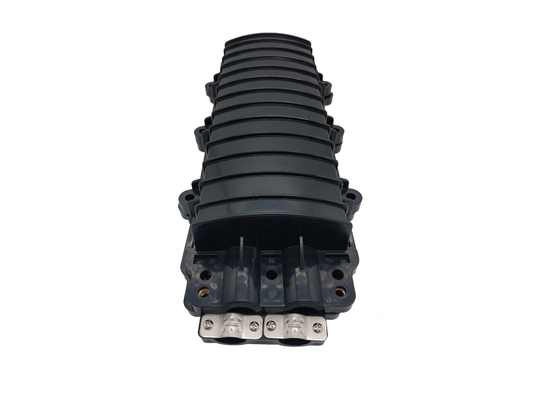

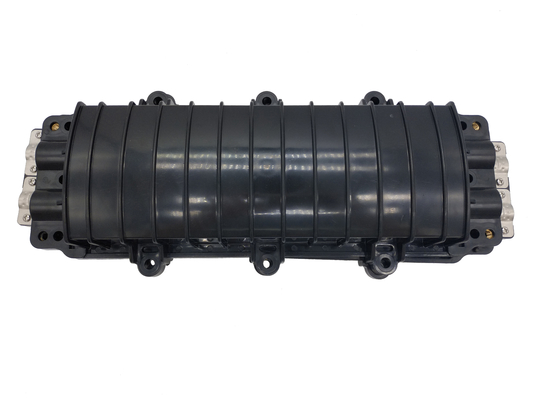

ABS إغلاق وصلة الألياف البصرية المضمنة 144 نواة 2 في 2 حاوية فتحة جوية مدفونة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مادة | ABS مضمنة إغلاق | البعد | 470x180x125 ملم |
|---|---|---|---|
| السعة القصوى | 144 نواة صندوق ألياف ضوئية أحادي | منافذ الكابلات | 2in 2out لصق إغلاق |
| قطر الكابل | max. الأعلى. φ22mm φ22 ملم | كمية الدرج | 6 قطع 24 صينية لصق |
| الوزن الصافي | 2.5 كجم | درجة حرارة العمل | -40 إلى + 70 |
| تطبيق | IP68 الهواء الطلق ، تحت الأرض ، مجرى الهواء ، مدفون | ||
| تسليط الضوء | ABS إغلاق لصق الألياف البصرية المضمنة,2 في 2 إغلاق لصق الألياف البصرية 2Out,إغلاق لصق الألياف البصرية الهوائية المدفونة |
||
منتوج وصف
144 النوى 2 في 2 خارج مضمنة أفقي الألياف البصرية لصق إغلاق مدفون فتحة جوية ضميمة
هذا المنتج مناسب لطرازات مختلفة من الكابلات البصرية ذات الهياكل المختلفة في حدود φ22mm مباشرة ووصلة فرعية من أعلى / هوائي وخطوط الأنابيب والدفن المباشر ووضع الآبار ، كما أنه مناسب لتوصيل جميع كبلات الهاتف البلاستيكية المحلية.
ضميمة وصلة الألياف البصرية Fالميزات
- جميع مؤشرات الأداء للمنتج تلبي متطلبات معيار YD / t814-2004 الوطني
- الصندوق الخارجي مصنوع من بلاستيك هندسي مستورد عالي القوة (ABS) ومضاف بعامل مضاد للشيخوخة لقولبة بالحقن بالضغط العالي.بيضاوي على شكل قوس ، وزن خفيف ، قوة ميكانيكية عالية ، مقاومة قوية للتآكل ، مقاومة البرق ، عمر خدمة طويل ، إلخ.
- المكونات المعدنية والمثبتات خارج جسم الصندوق مصنوعة من الفولاذ المقاوم للصدأ ، مما يسهل إعادة استخدامها في بيئات مختلفة.
- الصندوق الخارجي ومدخل الكبل مغلقان بشرائط مطاطية ذاتية اللصق (غير مبركن) ، وأداء ختم موثوق به وسهل الفتح والاستخدام والصيانة بشكل متكرر
- ثلاثة أنواع فريدة من حلقات الكابلات (الحلقة O) (φ 12.5 مم ، φ 17 مم ، 20 مم) تمكن المستخدم من الاختيار بمرونة وفقًا للقطر الخارجي الفعلي للكابل البصري ، مما يعزز بشكل فعال موثوقية وإمكانية إغلاق الكابل مدخل صندوق المفصل.
- تجعل صواني لصق الألياف الهيكلية المتراكبة في الصندوق وجهاز التأريض العازل المستقل تكوين السعة وتمدد الألياف والتأريض مرنًا ومريحًا وآمنًا.
- جهاز تثبيت الكابلات الضوئية الثانوي الفريد يجعل تركيب الكابلات الضوئية أكثر ثباتًا وسهولة.
مواصفات صندوق الألياف البصرية
| نموذج | GJS (04) 3Y |
| البعد (L * W * H) | 465 * 180 * 120 ملم |
| السعة القصوى | 144 قطعة من الألياف شديدة الكثافة |
| سعة كل صينية | 24 كورس |
| الكمية القصوى للصواني | 6 قطع |
| منافذ الكابلات | 2 في 2 خارج |
| قطر الكابل | φ22 ملم |
| الوزن الصافي | 2.5 كجم |
| مادة | عضلات المعدة |
| نصف قطر انحناء الألياف الضوئية | ≥ 40 ملم |
| خسارة إضافية للألياف الضوئية | ≤ 0.01 ديسيبل |
| طول الألياف الضوئية المحجوزة | ≥ 1.6 م |
| نطاق درجة حرارة | - 40 درجة مئوية ~ + 70 درجة مئوية |
| مقاومة الضغط الجانبي | ≥ 2000 نيوتن / 10 سم |
| مقاومة التأثير | ≥ 20n م |
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
-------------------------------------------------- -------------------------------------------------- ----------------------------------------------
ملحق قياسي لإغلاق وصلة الألياف البصرية
| الجسم الرئيسي | 1 مجموعة |
| صواني لصق | 1-6 قطعة (مهيأة حسب الحاجة) |
| أنابيب الحماية من الانكماش الحراري | 1-12 كيسًا (تم تكوينه حسب الحاجة) (بما في ذلك أنابيب الحماية من الانكماش الحراري ، وعلامة الأرقام ، وأربطة النايلون ، وورق الرمل ، إلخ) |
| حزمة الفولاذ المقاوم للصدأ | 1 حقيبة (M5 * 30 مسامير وصواميل مجموعتان ، خطافان ، Φ 8 وسادات مسطحة ، 12 قطعة M8 × 12 35 مسامير فولاذية مقاومة للصدأ ، 8 قطع M5 × 20 مسامير فولاذية مقاومة للصدأ ، 4 قطع من أجزاء ضغط الكابلات الفولاذية المقاومة للصدأ ، 1 قطعة مفتاح سداسي) |
| عبوة إكسسوارات بلاستيكية | حقيبة واحدة (بما في ذلك قابسان ، 8 قطع لكل منهما Φ 12.5 ، Φ 17 حلقة كبلية |
| شريط لاصق ذاتي | 1 لفة |
| مانع التسرب (التعبئة الشريطية + لفة التعبئة) | 1 مربع لكل منهما |
النقاط الرئيسية للعملية
- حدد حلقة الكابل المناسبة للقطر الخارجي للكابل البصري لاختراق الكبل البصري ، وانزع الكبل البصري ، وأزل الغلاف الخارجي ، والغمد الداخلي والأنبوب الفضفاض ، ونظف وأزل معجون تعبئة الزيت في الكابل ، واترك 1.1 ~ 1.6m طول الألياف الضوئية و 30 ~ 50mm الأساسية الصلب.
- قم بتثبيت مشبك الكبل ، ثم قم بتثبيت الكبل البصري ، ثم قم بإصلاح الكبل البصري لتقوية قلب الفولاذ.إذا كان القطر أقل من 10 مم ، فيجب لف الجزء الثابت من الكبل البصري بشريط مطاطي ذاتي اللصق لجعل القطر يصل إلى 12 مم قبل التثبيت.
- يتم إدخال الألياف الضوئية في قرص اللحام ، ويتم تغطية الأنبوب القابل للانكماش الحراري وأنبوب الصهر الحراري على أي من الألياف الضوئية المراد توصيلها.بعد أن يتم لحام الألياف الضوئية ، قم بتحريك المشتت الحراري وأنبوب صهر الحرارة ، ووضع مغزل التسليح من الفولاذ المقاوم للصدأ (أو الكوارتز) لجعل نقطة اندماج الألياف الضوئية في وسط أنبوب حماية الألياف الضوئية.قم بتسخين أنبوب الحماية بشكل مناسب لدمج الألياف الضوئية وأنبوب الحماية في واحد ، ويتم تثبيت وصلة الألياف الضوئية المحمية في أخدود الألياف (يمكن توزيع 24 نواة من الألياف الضوئية على كل قرص لحام)
- ضع الألياف الضوئية المتبقية بالتساوي في قرص اللحام بالألياف الضوئية ، وقم بمحاذاة ووضع الألياف الضوئية الملفوفة برباط نايلون.يتم استخدام قرص اللحام بشكل عام من الأسفل إلى الأعلى.بعد توصيل جميع الألياف الضوئية ، قم بتغطية الطبقة العليا من قرص اللحام وقم بإصلاحه.
- حدد موقع سلك التأريض واستخدمه وفقًا لمتطلبات التصميم الهندسي.
- قم بلف الكبل البصري حول الموضع المقابل لمدخل الكبل في غلاف صندوق الموصل ، وقم بتثبيت شرائط الختم في أخاديد الختم على جانبي حافة غلاف صندوق الموصل ، وأغلق القوقعتين واضغط على البراغي المصنوعة من الفولاذ المقاوم للصدأ.يجب أن يكون شد البراغي متماثلًا وموحدًا حتى يتم إحكام ربط جميع البراغي.
- وفقًا لمتطلبات التمديد ، حدد موقعًا ذاتيًا وثبته من أجل التثبيت.
