| الاسم التجاري: | YINGDA |
| رقم الطراز: | YDPC-F (LCU) -LCU-02A2-003 |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.36USD-30USD |
| وقت التسليم: | 5-8 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |

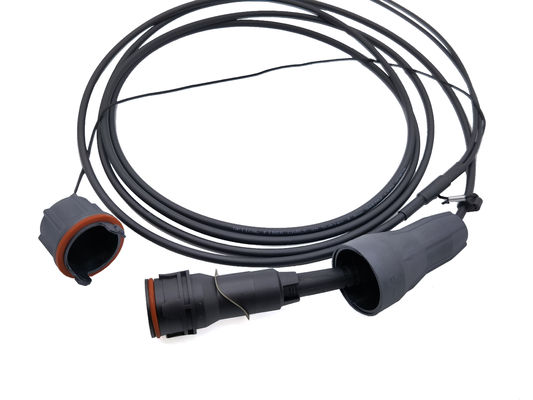

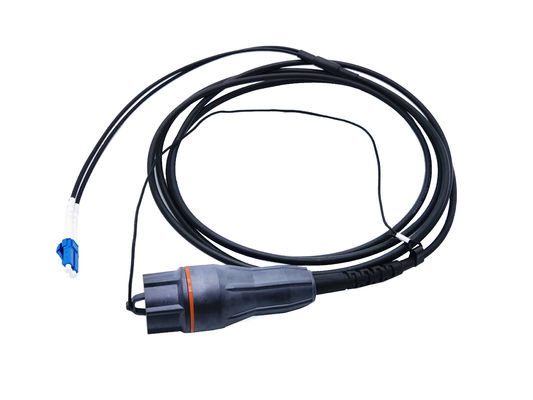

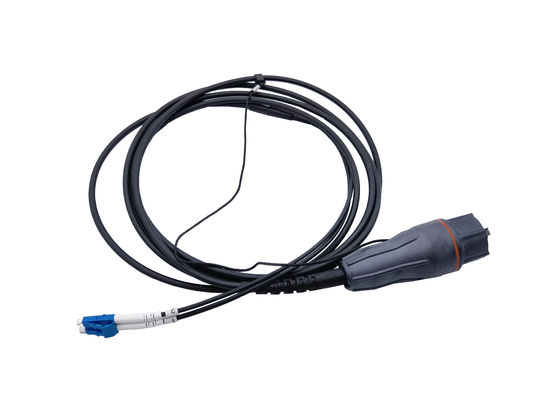

FTTA مقاوم للماء IP67 كابل التصحيح الألياف الضوئية 4.8mm G657A2 RRH
FTTA محطة قاعدة مقاومة للماء IP67 FullAXS LC التجميع الكابل المزدوج LSZH 4.8mm G657A2 RRH
تم تصميم أنظمة وصلات FullAXS الجديدة للعمل مع تسامح كبير جداً في محور Z ، وبالتالي تلبية لأوسع مجموعة من أجهزة الاستقبال في السوق.هذه الميزة الفريدة من نوعها سوف تسمح للمستخدمين النهائيين لاختيار تقريبا أي جهاز استقبال يرغبونفي هذه الأثناء users can conveniently remove and replace transceivers through a cutout in the bulkhead that completely eliminates the need to open the entire remote radio box and expose its contents to hazardous weather conditionsبالنسبة للاتصال بالألياف الضوئية ، يتضمن نظام الموصول واجهة LC مزدوجة قياسية في الصناعة للتزاوج السريع مع جميع مُستقبلات LC مزدوجة SFP.
مع تطوير أنظمة الهوائيات الموزعةأصبحت Fullaxs-LC الموصولات واجهة قياسية لجيل جديد من محطات القاعدة اللاسلكية المرتبطة مع معدات FTTA التي وضعت بيئة في الهواء الطلق.
يمكن تصميم موصل FullAXS لكل من تطبيقات الإرسال البصري ذات الوضع الواحد أو متعدد الوضع.استخدام مجموعة الكابلات تأسيس أنفسهم بقوة من خلال الجدار يتم إدراجها مباشرة في جهاز الاستقبال الألياف الضوئية يتم توصيلها مباشرة إلى WiMax و LTE في تطبيق FTTA.
معايير جهاز توصيل الألياف
| نوع الألياف | وضع واحد | متعدد الوضع |
| خسارة الإدراج | <0.3 ديسيبل | <0.5 ديسيبل |
| خسارة العائد | UPC> 50dB، APC> 60dB | > 30 ديسيبل |
| 1stرابط | LC ثنائي | |
| 2ورابط | LC ثنائي الحذاء واحد | |
| عدد الألياف | اثنين من النواة | |
| قطر الكابل | 0.19 ((قطر 4.8mm±0.2mm) | |
| مواد الكابلات | LSZH | |
| لون الكابل | أسود | |
| لون الألياف | الأزرق البرتقالي |
|
خصائص سلك التصحيح FTTA
تطبيقات أشرطة الألياف البصرية
سلك باتش المواصفات الميكانيكية
| المعلم | المعيار | المعلم | المعيار |
| قوة سحب 150N | IEC61300-2-4 | الحرارة | 40 درجة مئوية + 85 درجة مئوية |
| اهتزاز | GR3115 (3.26.3) | الدورات | 50 دورة التزاوج |
| ضباب الملح | IEC 61300-2-26 | فئة الحماية / التصنيف | IP67 |
| اهتزاز | IEC 61300-2-1 | الاحتفاظ الميكانيكي | 150 N احتواء الكابل |
| الصدمة | IEC 61300-2-9 | واجهة | واجهة LC |
| التأثير | IEC 61300-2-12 | بصمة المحول | 36 ملم × 36 ملم |
| درجة الحرارة / الرطوبة | IEC 61300-2-22 | ربط مزدوج لـ LC | MM أو SM |
| أسلوب القفل | أسلوب المبارزة | أدوات | لا توجد أدوات مطلوبة |
معايير كابلات الألياف:
المواصفات IP67 الصلبة المقاومة للماء:
| عدد الألياف | 2 | |
| الألياف العازلة الضيقة | البعد | 800±50μm |
| المواد | LSZH | |
| اللون | الأزرق، البرتقالي | |
| السترة الخارجية | البعد | 4.8±0.2 ملم |
| المواد | LSZH | |
| اللون | أسود | |
معلومات الطلب - YDPC-A-B-FCFT-CL
| YDPC | - | رابط A | - | الجهاز B | - | عدد الألياف = FC | نوع الألياف = FT | - | طول الكابل = CL |
|
YD=yingda PC = سلك التصحيح |
F ((LCU) = FullAXS ((LC/UPC) F ((LCA) = FullAXS ((LC/APC) F ((MPO) = FullAXS ((MPO) LCU=LC/UPC LCA=LC/APC MPO=MPO/MTP .... Xxx=NULL |
F ((LCU) = FullAXS ((LC/UPC) F ((LCA) = FullAXS ((LC/APC) F ((MPO) = FullAXS ((MPO) LCU=LC/UPC LCA=LC/APC MPO=MPO/MTP .... Xxx=NULL |
01=1 النواة 02=2نواة 08=8نواة 12=12نواة ....
|
2D = G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 M5=OM5 .... |
001 = 1 متر 002 = 2 متر .... 010=10 متر .... 120 = 120 متر ....
|
على سبيل المثال
FullAXS -LC/UPC عقدة كابل مزدوج 10 متر G657A1 LSZH أسود
رقم الجزء: YDPC-F ((LCU) -LCU-02A1-010
الكلمة الرئيسية: فولكس ربط الحبل، فولكس lc، فولكس
المنتجات ذات الصلة المقاومة للماء من الألياف:
كابل FTTA LC المزدوج
MPO / MTP - كابلات الألياف الضوئية LC
