| الاسم التجاري: | yingda |
| رقم الطراز: | YDPLC-AM-132-SASA-1015 |
| الـ MOQ: | 10 قطع |
| السعر: | 1.1USD-4.58USD |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
علبة وحدات ABS نوع G652D 1x32 PLC Fiber Optic Splitter
1x32 Fiber PLC Splitter ABS Module Box نوع الوضع الوحيد مع Pigtails G652D PVC SC/APC 2.0mm الأصفر
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations.
يستخدم فاصل ABS PLC بشكل شائع في شبكات PON. إنه يوفر الحماية الكاملة للمكونات البصرية الداخلية والكابل ،كما تم تصميمها لتركيب مريح وموثوق به، ولكن حجمه كبير نسبياً. يتم استخدامه بشكل رئيسي لمختلف منتجات الاتصال والتوزيع (صندوق توزيع الألياف الخارجية) أو خزائن الشبكة.
يمكن لـ Yingda أن تقدم 1x2 1x4 ، 1x8 ، 1x16 ، 1x32 1x64 نسبة الانقسام ، وتكون الحزمة وحدات صغيرة ، ووحدة ABS ، ووحدة LGX ، ونوع الرف ، أو نوع الإغلاق من تقسيمات PLC البصرية على تطبيق مختلف.
المواصفات التقنية
|
الأداء البصري |
الوحدة |
المواصفات |
|
|
خسارة الإدراج (بدون المرفق) |
ماكس |
ديسيبل |
16.8 |
|
إدخال فقدان المرفق |
ماكس |
ديسيبل |
0.1 |
|
خسارة الإدراج (مع المرفق) |
ماكس |
ديسيبل |
17.0 |
|
فقدان التكافؤ |
ماكس |
ديسيبل |
1.5 |
|
الخسارة المعتمدة على الاستقطاب |
ماكس |
ديسيبل |
0.3 |
|
عرض النطاق الترددي |
MIN |
nm |
1260~1650 |
|
خسارة العودة (جميع الموانئ) |
MIN |
ديسيبل |
50 |
|
التوجيه |
MIN |
ديسيبل |
55 |
|
درجة حرارة العمل |
oج |
ديسيبل |
-40 ~ 85 |
FIberi نظرية G652D القسمة القسمة
|
التسمية (مواد التسمية والأبعاد) |
75*50 ((ملم) |
|
التسلسل (تسمية بالليزر أو غيرها) |
العلامة |
|
تعبئة PLC Splitter |
صندوق بلاستيكي ABS |
|
حجم الحزمة |
18*80*120 (ملم) |
|
نوع الألياف |
G657A1,G652D |
|
لون الألياف |
المدخل: الأصلي |
|
نوع الأنابيب |
Φ2.0، PVC |
|
لون الأنابيب |
مدخل: أصفر |
|
نوع الجهاز |
مدخل: SC/أالبنك المركزي |
|
شكل ورقة بيانات الاختبار الفردية |
1310، 1490, 1550nm ILUFPDL |
تفاصيل المنتج

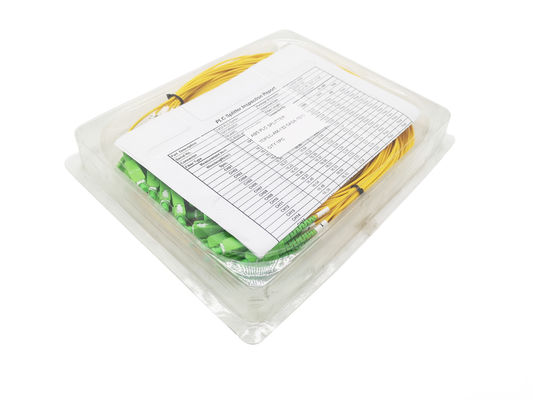

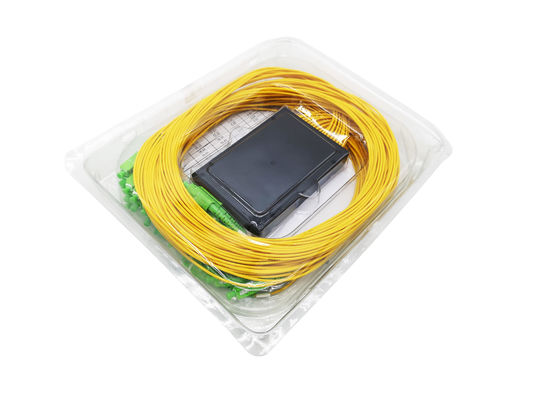

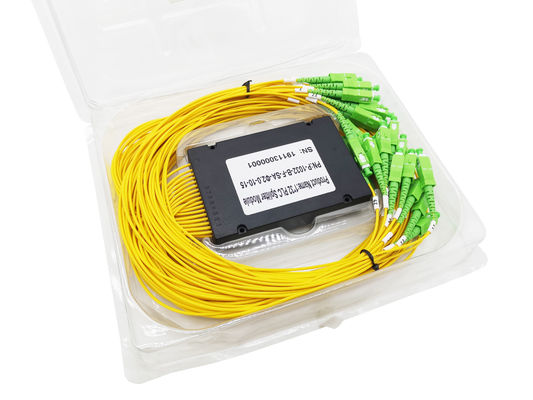

1PC من 1*32 PLC Splitter سيتم حزمة 1pc علبة البثور، ثابتة مع ربط الكابل، مع النسخة الإنجليزية تقرير الاختبار، نسبة مختلفة الفاصل مثل 1x2، 1x4، 1x8، 1x16، 1x32،1x64 أو 1x128 سوف تستخدم حجم مختلف من علبة البثور بحيث تجعلها في مكانها أثناء النقل.

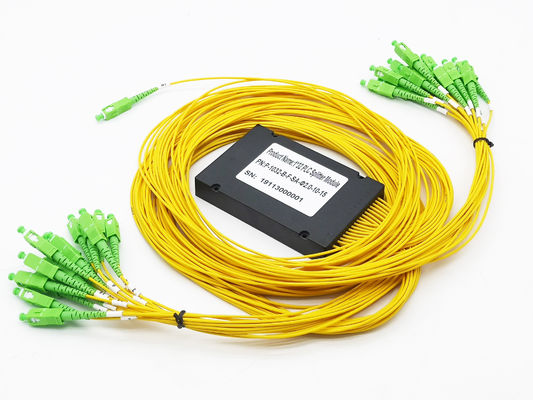

الصندوق البلاستيكي ABS هو الأسود، الحجم القياسي الدولي، فإنه يمكن إصلاح على رف الألياف البصريةأو صناديق توزيع البصريات ODB صناديق OTB بواسطة المسامير أو مع مصابيح محجوزةسوف نلصق ملصق من المنتج المعلومات الأساسية بحيث تجعل من السهل التمييز. تقبل العميل شعار أو اسم الشركة طباعة حرير أو مع علامات الشعار لتصميم OEM.
هناك علامة رقم المخرجات من pigtails: 1 2 3 4 5... 32 حتى يتم تحديد المخرجات وإشارات المسار عند البناء.
أيضا "IN" لدخول القسمة.
كل مخرجات وإدخالات أجهزة التقسيم ستكون مع حلقة رقمية لسهولة التشغيل والبقاء المستقبلي أو التغيير.
يتم ربط كل طبقة من 16 خصلة مع بعضها البعض لتسهيل التمييز بين الطبقات العليا والسفلية.
تطبيقات PLC Splitter:
نموذج Gponالقواطعالخصائص:
معلومات الطلب
| النموذج | نسبة الانقسام | حجم الصندوق / مم | أجهزة الاتصال |
| YDPLC-AM-102 | 1X2 | 100*80*10 | SC/UPC=SU |
| YDPLC-AM-104 | 1X4 | 100*80*10 | SC/APC=SA |
| YDPLC-AM-108 | 1X8 | 100*80*10 | FC/UPC=FU |
| YDPLC-AM-116 | 1X16 | 120*80*18 | FC/APC=FA |
| YDPLC-AM-132 | 1X32 | 120*80*18 | LC/UPC=LU |
| الـ YDPLC-AM-164 | 1X64 | 100*40*6 | LC/APC=LA |
| YDPLC-AM-202 | 2X2 | 100*80*10 | .... |
| الـ (يو دي بي ال سي-إم)... | .... | .... | .... |
