| الاسم التجاري: | yingda |
| رقم الطراز: | FDB0216W-AD16-1108SA |
| الـ MOQ: | 100PCS |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون |
IP65 الجدار في الهواء الطلق جبل 16 النوى 1x8 المقرنة الألياف البصرية لصق مربع الفاصل
نموذج: FDB0216W
يستخدم ODP FDB0216W type Fibre Optic Distribution Box ، كنقطة إنهاء لكابل التغذية لتوصيله بكابل السقوط في نظام شبكة اتصالات FTTx. يمكن القيام بالربط بالألياف والتقسيم والتوزيع في هذا المربع ، وفي الوقت نفسه يوفر حماية وإدارة قوية لبناء شبكة FTTx.
تخصيص
| نموذج | FDB0216W |
| البعد (L * W D *) | 274 * 175 * 82 ملم |
| أقصى سعة | 1x8 الجزئي مصغرة plc الخائن 2 قطعة |
| SC البسيط محول 16 قطعة | |
| الانصهار لصق 16 الألياف في علبة لصق | |
| المتطلبات البيئية | درجة حرارة العمل: -40 ℃ ~ + 60 ℃ الرطوبة النسبية: ≤85 ٪ (+ 30 ℃) الضغط الجوي: 70KP ~ 106Kpa |
| التقنية الرئيسية | فقدان الإدراج: .20.2dB خسارة عودة UPC: d50dB خسارة عودة APC: d60dB حياة الإدراج والاستخراج:> 1000 مرة |
| الرعد واقية التقنية | جهاز التأريض معزول مع الخزانة ، مقاومة العزل أقل من 2MΩ / 500V (DC) IR≥2MΩ / 500V الجهد الصمود بين جهاز التأريض والخزانة لا يقل عن 3000V (DC) / دقيقة ، لا ثقب ، لا مضة كهربائية ، U≥3000V |
المميزات
1. هيكل مغلق تماما مع الأقواس والمسمار المعدني
2. المواد: PC + ABS ، مقاوم للرطب ، مقاوم للماء ، مقاوم للغبار ، مضاد للشيخوخة ، مستوى حماية يصل إلى IP65.
3.Clamping لكابل التغذية وإسقاط كابل ، الألياف الربط ، التثبيت ، التخزين ، التوزيع ... الخ في كل واحدة.
4.Cable ، أسلاك التوصيل المصنوعة ، حبال التصحيح تعمل من خلال المسار الخاص دون إزعاج بعضها البعض ، وتركيب كاسيت نوع SC محول ، وسهولة الصيانة.
5. لوحة التوزيع يمكن قلبها ، يمكن وضع كابل التغذية بواسطة منفذ سريع ، سهل الصيانة والتركيب.
6. مثبت على الحائط أو مثبت على الأعمدة ، سواء للاستخدام الداخلي أو الخارجي.
تفاصيل المنتج

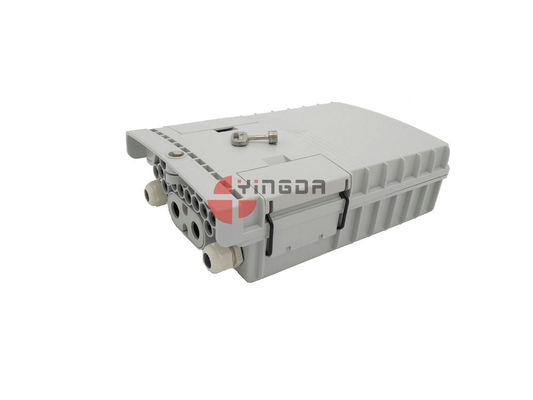

الصندوق مُحاط بالكامل بالمفتاح ، وبقطعتين من الأبازيم لإصلاحه.
إنه مقاوم للماء Ip65 ، anti-uv ، anti-dust ، anti-wet ، إلخ ، يمكن أن يكون مثبت على الحائط أو مثبت على عمود ، مع فتحات مسامير في الجزء الخلفي من الصندوق.
منافذ الكبلات: منفذ سريع واحد ، منفذاً دائريان ، و 16 مخرجًا لكابل إسقاط -8 (الألياف إلى المنزل).
نوع ألف باء
2 أنواع لوحة تدوير:
TYPE A - LGX كاسيت وحدة الفاصل ماكس. 2 قطعة 1x8 أو 1 قطعة plc الخائن plc مع موصلات SC
TYPE B - لوحة المهايئ في الجانب العلوي ، يمكنها إصلاح خرج الفاصل ، والجانب الخلفي لتثبيت الخائن المدخلات مع محول في كلا الجانبين ، وتثبيت فتحة أنبوب الصلب.

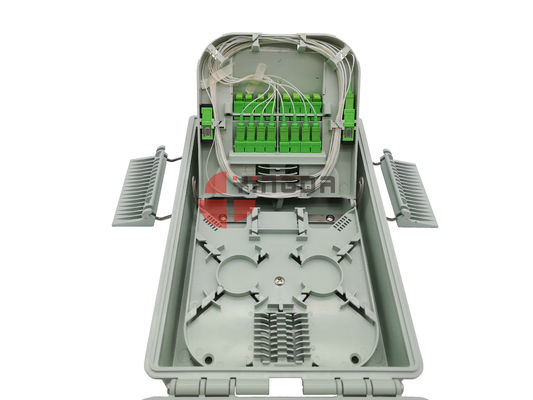

الانصهار الألياف ومنطقة التخزين:
الدرج الثاني هو للألياف الضوئية fusino والإدارة ، كحد أقصى. 16 النوى الألياف واحدة لصق الانصهار.

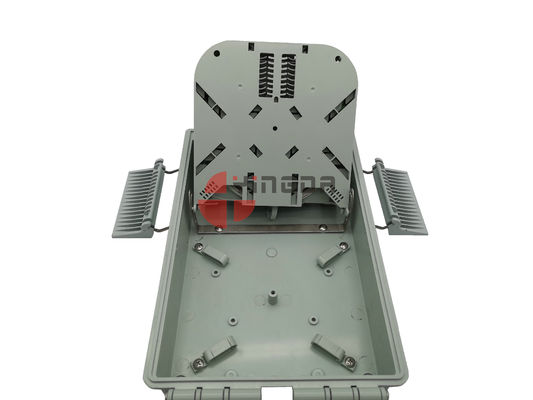

الجزء السفلي من الصندوق هو لتخزين الألياف مع توجيه الكابلات والعلاقات.

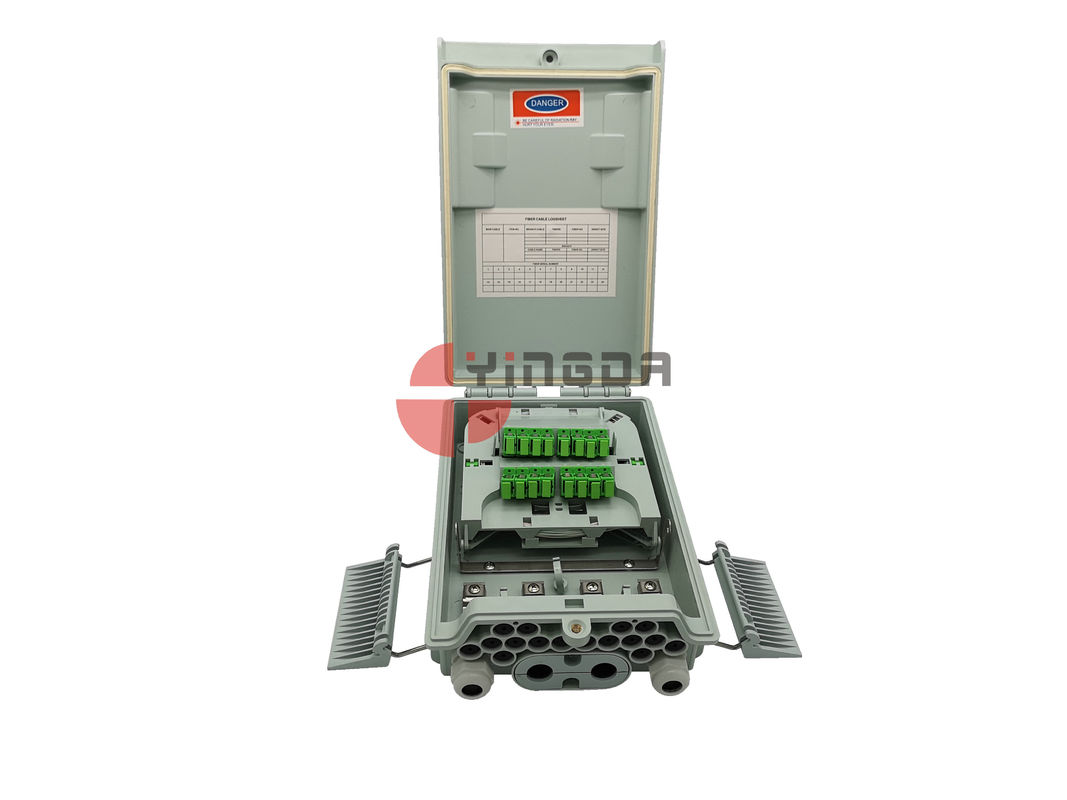

لوحة محول:
كل لوحة هي الوجه حتى التصميم ، في أقصى الجبهة. 16 جهاز كمبيوتر SC محول لتوصيل موصل كابل إسقاط وموصل الخرج الخائن ، والعودة 2 جهاز كمبيوتر SC محول لإصلاح موصل دخل الخائن.
في الخلف هناك أيضا فتحة 2 قطعة لأنابيب الصلب الخائن 1: 8 plc.
يمكن وضع موصلات دخل التقسيم على جانبي الدرج ، لتمييز المدخلات والمخرجات. يمكنك استخدام محول SC / UPC أو اللون الأزرق أو الأحمر أو البرتقالي أو لون آخر من الأنبوب السائب للتمييز أيضًا.
تتميز اللوحة بتصميم منفصل تمامًا ، ويمكن خلعها يدويًا ، وتثبيتها من أسفل بقوائم معدنية فريدة ، وهي سهلة التركيب وإلغاء التثبيت ، سريعة وسريعة. ABS + مواد الكمبيوتر ، وتصميم فريد من نوعه.
عندما تحتاج إلى أسلاك التوصيل المصنوعة أو المحولات أو الخائن التي تم إنهاؤها مسبقًا ، فعليك تركيبها أولاً ، ثم قم بتثبيت الدرج على الصندوق ، ثم قم بإنهاء التجميع. عند الإنشاء في الموقع ، يمكنك إدخال الموصلات مباشرة على لوحة المحول العليا ، ثم إنهاء التوزيع.
حزمة معلومات
| التعبئة | 500 * 450 * 400MM |
| وزن | من 20kgs |
| كمية | 10 جهاز كمبيوتر شخصى / مربع |
ملحق قياسي
المسمار ، قاعدة ، غطاء ، ربط المسمار ، ختم مطاطي ، وصمة عار قفل ، مقطع الباب ، مقطع الباب شريحة conecting ، حلقة حلقة ، قوس رفرف الثابتة ، لوحة الوجه A / B / C ، قوس الوجه ، المثبت الألياف ، قوس grouding ، مانع للماء ، حصيرة خروج الكابل ، إلخ.
فيديو
فيديو
فيديو
فيديو
فيديو
|
