| الاسم التجاري: | YINGDA |
| رقم الطراز: | FDB0224F |
| الـ MOQ: | 100PCS |
| السعر: | قابل للتفاوض |
| وقت التسليم: | أسبوع واحد |
| شروط الدفع: | T / T ، ويسترن يونيون |

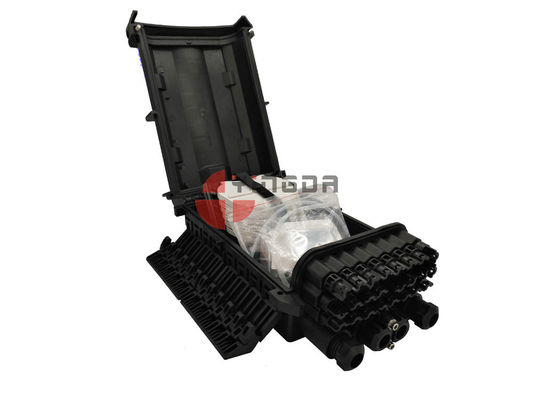

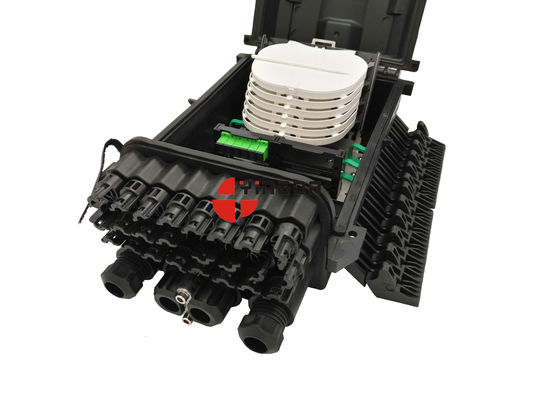

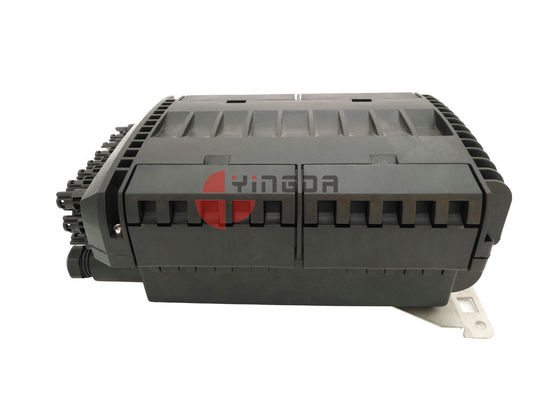

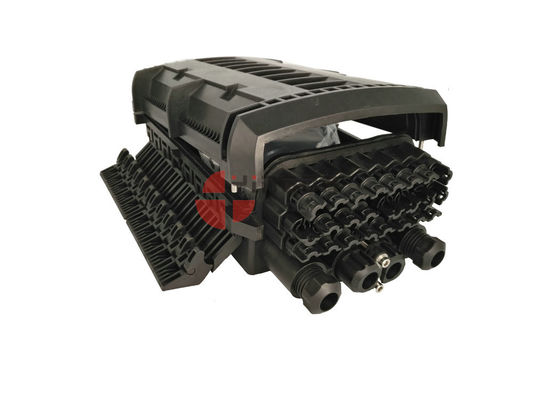

24 الموانئ 96 النوى PP قطرة كابل IP68 ستريت الخيالة الألياف البصرية تقاطع مربع مضمنة الإغلاق
تم تصميم FDB0224F للإحكام بدون مسامير وأبازيم. الحجم الصغير والغطاء الدائري يوفران عملية سهلة بالإضافة إلى وظيفة كاملة. يتم توصيل صواني اللصق بمفصلة في جانب واحد ، مما يجعل العملية في كل صينية أسهل. يمكنك إخراج كل درج ، بعد لصق ، ثم إصلاحه في الإغلاق. وهي مصممة لمنع الضرر من العملية.
تخصيص
| البعد (مم) | 380 * 245 * 155 | ماكس. القدرة (الألياف المفردة) | 72 / 144cores |
| الوزن (كلغ) | 4.5 ~ 5 | نوع الختم | ميكانيكي |
| منافذ الكابل | منفذ كابل إدخال واحد للكابل غير المقطوع من قطر من 10 ~ 17.5mm. 2 منافذ كابل الإخراج لقطر الكابل من 8 ~ 17.5mm. 24 منفذ كابل الإخراج لقطر الكابل أقل من 4mm. | سعة علبة لصق واحدة (ليف مفرد) | 12/24 |
| كمية علبة لصق | 6PCS | مواد | PP |
3. الهيكل

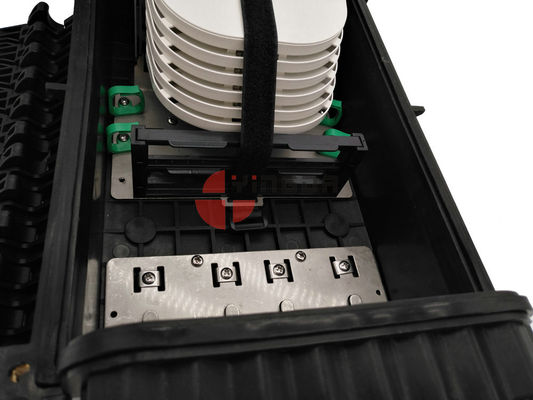

3.1 الإغلاق والملحقات (صورة 1)
الصورة 1
قائمة الاجزاء
مجموعات رئيسية
| S / N | وصف | كمية | ملحوظة |
| 1 | جفن العين | 1 | 337 (L) × 242 (W) × 63 (H) ملم. |
| 2 | قاعدة | 1 | |
| 3 | الختم الدائري | 1 | ختم مربع |
| 4 | 8202 أجزاء الختم | 16 | اغلاق منافذ الكابلات |
| 5 | صينية لصق | 4 | لربط الكابل والتخزين |
| 6 | غطاء لصق لصق | 1 | |
| 7 | ضمادة صينية لصق | 1 | تثبيت عدة صواني لصق |
| 8 | الترباس السحابة | 2 | تثبيت الغطاء وغطاء الإغلاق |
| 9 | مشبك | 4 | تثبيت الغطاء وغطاء الإغلاق |
| 10 | المكسرات ضيقة | 16 | اغلاق منافذ الكابلات الناعمة |
| 11 | أداة ضيقة | 1 | خاص لضيق المكسرات |
| 12 | لوحة تثبيت الكبل | 1 | إصلاح الكابلات غير المقطوعة |
| 13 | لوحة تركيب محول | 4 | لوحة محول لـ 6 محولات SC بسيطة |
| 14 | قوس علبة لصق | 1 | تثبيت 6 صواني لصق |
| 15 | غطاء الغطاء العلوي | 1 | الحد من الغطاء العلوي |
| 16 | المكسرات البلاستيكية | 2 | إصلاح الكابل |
الميزات
1 منافذ غير مقفلة ، 2 منافذ دائرية ، منافذ كبل توصيل 24pcs ، وهي مثالية للألياف لتوزع كابل العمل وتقسيمه وتوصيله.
كل مربع مع علبة قابل للإزالة 6PCS ، ولوحة محول SC 24pcs ، وصفائح معدنية لإصلاح الكبل والتوجيه.
المربع قوي ، مشبك هو تصميم فريد من نوعه ، البلاستيك عالية القوة مهندس ، في الداخل أيضا المشابك الكابل.
جميع الأجزاء المعدنية هي الفولاذ المقاوم للصدأ ، مناسبة للاستخدام في الهواء الطلق ، إذا كنت بحاجة إلى ورقة صغيرة ، يمكن أن تفعل أيضا.
علبة لصق يمكن الانصهار كحد أقصى. 12cores ، مزدوج 24cores الألياف. يمكن أيضا وضع ماكس. 1x ، 1x4 ، 1x8 الألياف البصرية plc الخائن أنبوب على الأخدود. هذا هو نفس حجم أنبوب الصلب.
الأجزاء القياسية
| S / N | وصف | كمية | ملحوظة |
| 17 | طقم تثبيت الحائط | 1 | لتركيب الجدار |
| 18 | الترباس مرساة التوسع | 2 | أجزاء من طقم التثبيت على الحائط |
| 19 | مسدس الترباس | 2 | أجزاء من طقم التثبيت على الحائط |
| 20 | التعادل نايلون (3 * 120MM) | 12 | إصلاح الكابل |
| 21 | كم الانصهار (Φ1.0 * 60MM) | وفقا لنواة الألياف. | الربط كابل |
| 22 | أنبوب 0.2m | 1 | حماية الألياف |
| 23 | شريط عازل | 1 | تثبيت أكسسوري |
| 24 | أنبوب 0.5m EVA | 1 | حماية الألياف |
| 25 | مجففة | 1 | |
| 26 | M6 الداخلية سداسية وجع | 1 | أداة لفتح المربع |
| 27 | 14 # جروميت | 2 | لكابل ديا. من 12-17.5mm |
| 28 | 41 # جروميت | 2 | لكابل ديا. من 8-12 ملم |
| 29 | المكونات البلاستيكية | 4 | ختم ميناء الكابل |
| 30 | مفتاح البراغي الحديدي | 1 | أداة |
قطع اختيارية
| S / N | وصف | كمية | ملحوظة |
| 25 | مجموعة تثبيت القطب | 1 | لتركيب القطب |
| 26 | صمام | 1 | اختبار أداء الختم |
فيديو
|
|
