| الاسم التجاري: | YINGDA |
| رقم الطراز: | MPOm-12LC-OM2-01 09 |
| الـ MOQ: | 100 جهاز كمبيوتر شخصى |
| السعر: | 0.2USD-100USD |
| وقت التسليم: | إصدارها بعد الدفع |
| شروط الدفع: | ويسترن يونيون، T / T |

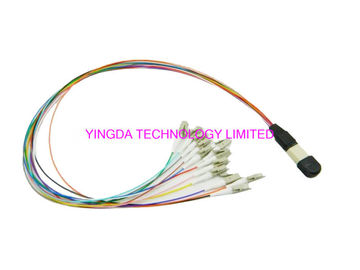

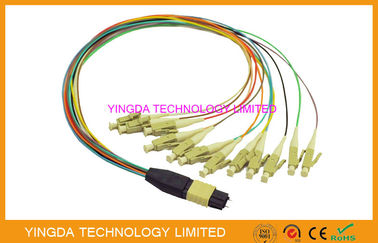

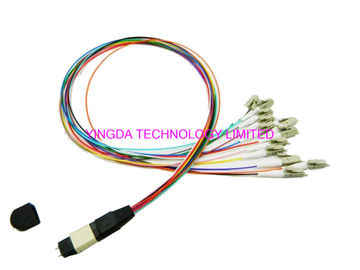

كابل MTP MPO ذو كثافة عالية - LC 12 Core Hydra Cable Assemblies Connectors الذكور مع الدبابيس الموجهة
MPO إلى SM / MM Fan-out / Breakout Harness Cable assembly يستخدم أساسًا لـ 10G / 40G / 100G ، كابل الحزام LC مع كابل فرع 0.9mm ،الجانب LC يمكن أن تعتمد uniboot / واحد boot ثنائي LC أو ثنائي boot ثنائي LC رابط. يدعم كابل الحزام MPO كل من النوع A والنوع B. يتوفر أطوال مختلفة.
يتم تحسين كابل MPO-LC 12 core hydra لـ 40G QSFP + ، 10G SFP ، 400G OSFP QSFP اتصال البصريات وتطبيقات مركز البيانات عالي الكثافة
يقدم الخيار دعمًا لتطبيقات Ethernet وFiber Channel عالية السرعة (OM3 و OM4 و OS1 / OS2 الألياف) ، والتطبيقات مع الألياف متعددة الوسائط القديمة (OM1 أو OM2).

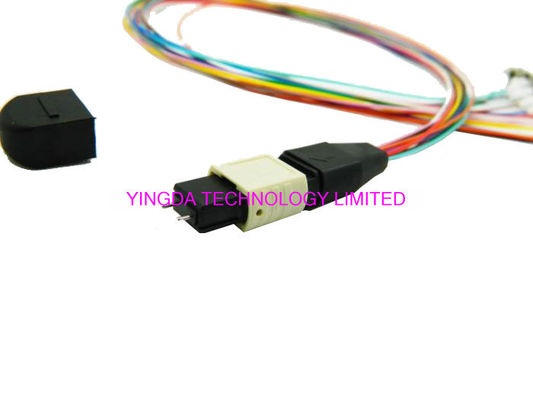

MPO الذكور (مع الدبابيس الموجهة) مجتمعة مع كابل 0.9 مم إلى موصلات الألياف الواحدة.
جميع أنواع واجهة موصلات الألياف الواحدة المتاحة للاختيار (SC ، LC ، E2000 ، MTRJ ، إلخ)
MTP إلى LC كابل الانفصالالتطبيق
لتركيب داخل وحدة كاسيت الألياف MPO
كابل التفجير الألياف MPO الخصائص البصرية
البند | الوحدة | المعلمات | |||||
المرفق | ... | معيار SM | SM النخبة منخفضة | معيار MM | إم إم النخبة المنخفضة | ||
إيه إل | نموذجي | (dB) | 0.35 | 0.20 | 0.35 | 0.20 | |
ماكسيمون | (dB) | 0.75 | 0.35 | 0.60 | 0.35 | ||
RL | (dB) | ≥60 لـ APC (8 Angle Polish) | ≥20 لـ PC | ||||
(dB) | ≥50 لـ PC | ... | |||||
إمرأة / رجل | (dB) | ذكر: مع الدبابيس، أنثى: بدون الدبابيس | |||||
قوة السحب | (dB) | ≤0.3 (حد أقصى 66N) | |||||
اهتزاز | (dB) | ≤0.3 (10 ~ 55Hz) | |||||
دورة الحرارة | (dB) | ≤0.3 (-40 ~ 75 °C، 21 دورة) | |||||
رابط MPO بالألياف معايير الوجه النهائي
البند | الوحدة | المعلمات | |
(SM) | م م م | ||
نصف قطر الانحناء | (ملم) | 2000 دقيقة | |
نصف قطر الانحناء Y | (ملم) | 5 دقائق | |
ارتفاع الألياف | (nm) | 1000 ~ 3500 | |
الفرق الكلي في الارتفاع البصري | (nm) | ماكس: 500 | |
الفرق في ارتفاع الألياف المجاورة | (nm) | ماكس: 300 | |
زاوية محور X | (°) | -0.2 ~ 0.2 | |
زاوية محور Y | (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 | -0.2 ~ 0.2 |
ضغط الألياف البصرية | (nm) | لا | -100 ~ 200 |
MTP هاردنيد كابل فانوتمعلومات الطلب
البند | الوحدة | المعلمات |
1نوع الجهاز 1# | ... | إم بي أو إمرأة* ، إم بي أو رجل |
2 وجه النهاية 1# | ... | (بيك) ، (بيك) |
3 عدد الألياف | ... | 2 ، 4 ، 8 ، 12 و 24 طن من الألياف |
4نوع الجهاز 2# | ... | MPO-أنثى * ، MPO-ذكور ، FC ، SC ، ST ، MU ، LC ، E2000 |
5 وجه النهاية 2# | ... | (بي سي) ، (يو بي سي) ، (إيه بي سي) |
6 وضع الألياف | ... | SM ((OS1 ، OS2)) ، MM ((OM1 ، OM2 ، OM3 ، OM4) |
7 قطر الكابل الخارجي | (ملم) | Φ2 ، Φ3 ، Φ4 |
8 الطول | (م) | L = 1 ، 2 ، 3 ، 4... |
9 طول ذيل الخنزير | (م) | L1=0.5، 0.6، 10 |
10 نوع الكابل | ... | (ر.ج): كابل شريط سترة، (ر.ب): كابل شريط عارية، |
※ بالنسبة لمكونات MPO الإناث، يمكن أن تكون الإناث ملتزمة في معلومات الطلب
