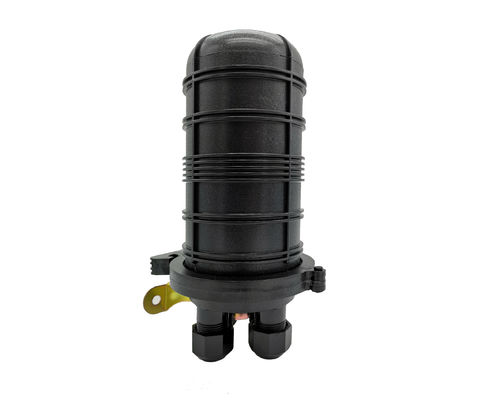

عمودي الميكانيكية FTTH البسيطة قبة الألياف البصرية لصق إغلاق 48 الأساسية الكمبيوتر IP68

مكان المنشأ الصين
اسم العلامة التجارية YINGDA
إصدار الشهادات ISO,SGS
رقم الموديل GJS-D013
الحد الأدنى لكمية 100 جهاز كمبيوتر شخصى
الأسعار Negotiable
تفاصيل التغليف صندوق 1pc /، مربع 10pcs / الكرتون
وقت التسليم 5days بعد دفع
شروط الدفع تي / تي أو ويسترن يونيون
القدرة على العرض 50,000PCS لكلّ شهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
شكل إغلاق لصق القبة السعة القصوى 48 نواة إغلاق ألياف ثقيلة
منفذ كابل 4 منافذ مستديرة إغلاق لصق قطر الكابل Φ8mm ~ Φ13mm
مادة الكمبيوتر ABS PP صينية لصق max. الأعلى. 4 pcs 12 cores tray 4 قطع صينية مكونة من 12 قلب
البعد الإغلاق 288 * 178 ملم وزن 2.0 كلغ
الكمية الكرتون 10 قطع حجم الورق المقوى 80 * 43 * 35 ملم
تسليط الضوء

الألياف البصرية لصق الضميمة

,

والألياف البصرية إغلاق مشترك

اترك رسالة
منتوج وصف

عمودي الميكانيكية FTTH قبة صغيرة إغلاق الألياف البصرية لصق 48 الأساسية PC IP68 ABS PP





48 نواة إغلاق صغير مناسب للقنوات الهوائية ، وقنوات الكابلات ، والمدفون المباشر ، والقاعدة ، ويوفر الحلول المثالية لحماية نقاط لصق الألياف من البيئة.مناسبة لتصدير الكابلات متعددة العملاء ، وتوفر حلاً أفضل لمشروع FTTH.



ميزات الإغلاق الصغير FTTH

  • بلاستيك هندسي عالي الجودة ، عمر خدمة طويل
  • نظام مانع للتسرب موثوق به ، مصنف لـ IP68
  • قوة ضغط عالية.
  • يُسمح للكابلات المتعددة بالمرور عبر نفس المنفذ بقفل ميكانيكي.
  • يمكن أن تكون السعة القصوى 48 نواة مع صينية تخزين ألياف في الخلف.

48 مواصفات إغلاق لصق النوى

البعد الخارجي (الارتفاع × القطر)

288 مم × 178 مم

الوزن (باستثناء الصندوق الخارجي)

1800 جم - 1910 جم

عدد منافذ الدخول / المخرج

4 قطع

قطر كابل الألياف

Φ8mm ~ 16 ملم

قدرة FOSC

بانشي: 4-48 (نوى)

حجم غطاء FOSC

الارتفاع × القطر: 208 مم × 132 مم

سعة صينية لصق الألياف الضوئية (FOST)

Bunchy: 4،6،8،12 ، (النوى)

صينية عقد الألياف

حاسب شخصي 1



عمودي الميكانيكية FTTH البسيطة قبة الألياف البصرية لصق إغلاق 48 الأساسية الكمبيوتر IP68 0

كل قبة بها 4 منافذ دائرية مع تجاعيد الكابلات وختم مطاطي للإغلاق الميكانيكي.يمكن استخدام مفتاح الربط اليدوي أو البلاستيكي لفتح وإغلاق.



-------------------------------------------------- -------------------------------------------------- --------------------------------------------------

عمودي الميكانيكية FTTH البسيطة قبة الألياف البصرية لصق إغلاق 48 الأساسية الكمبيوتر IP68 1

يمكن تكوين صندوق لصق مع 4 قطع 6/12 درج من الألياف ، الجزء العلوي بغطاء شفاف ، وتثبيته على اللوحة الخلفية ، اللوحة عبارة عن صواني تخزين من الألياف للألياف القابلة لإعادة الشحن والإدارة.

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -



قائمة ملحقات إغلاق لصق الألياف الضوئية:

عمودي الميكانيكية FTTH البسيطة قبة الألياف البصرية لصق إغلاق 48 الأساسية الكمبيوتر IP68 2

لا.

بند

إستعمال

1

تقلص الحرارة

واقي اليد

حماية وصلات الألياف

2

ربطة عنق نايلون

تثبيت الألياف بطبقة واقية

3

سلك التأريض

عبور بين أجهزة التأريض

4

قماش جلخ

خدش كابلات الألياف

5

ورق البطاقات التعريفية

ألياف التسمية

6

وجع خاص

تركيب وشد صامولة اللب والصمولة المقوى (البلاستيك)

من مدخل / مخرج أنبوب

7

قياس الورق

لقياس المحيط الذي يتم تكبير قطره

مع شريط الختم

8

ختم الشريط

توسيع قطر كابل الألياف الذي يتناسب مع حلقة الحشية.

9

شريط عازل

توسيع قطر كابل الألياف لسهولة التثبيت

10

طوق معدني

للتثبيت على الحائط ومعانقة العمود

11

أنبوب عازلة



مربوطة بالألياف ومثبتة باستخدام FOST ، وإدارة العازلة.

12

مادة مجففة

ضعها في FOSC قبل الختم لتجفيف الهواء



المعلمات الفنية لصندوق توصيل الكابلات البصرية FOSC

  • أداء الختم: بعد إغلاق الصندوق ، النفخ إلى 100 كيلو باسكال للداخل (ينطبق التضخم فقط على النماذج ذات فتحة الهواء) ، ثم نقعه في الماء بدرجة حرارة عادية ، بعد 15 دقيقة من المراقبة الثابتة ، لا توجد فقاعة لتفيض .
  • مقاومة العزل: مقاومة العزل بين قطعة العمل المعدنية والأرض أكبر من 20 كيلو متر مكعب.
  • الضغط: لا يوجد انهيار أو وميض أقل من 15kVdc / 1min بين قطعة العمل المعدنية والأرض.
  • نصف قطر الانحناء للألياف 40 مم ، دون خسارة إضافية داخل علبة لصق.
  • يمكن أن تتحمل قوة الشد المحورية التي لا تقل عن 1000N.
  • مدى الحياة: 25 سنة.
  • تتوافق جميع العروض الأخرى مع متطلبات المعيار YD / T814-1998.



شروط التشغيل:

  • درجات الحرارة: -40 ~ + 65 ℃
  • الرطوبة: ≤95٪ (عند 40 ℃)
  • ضغط الهواء: 70kPa ~ 106kPa



تطبيق:هوائي ، تحت الأرض ، خط أنابيب ، ثقب اليد ، جدار جبل ، جبل القطب.

عمودي الميكانيكية FTTH البسيطة قبة الألياف البصرية لصق إغلاق 48 الأساسية الكمبيوتر IP68 3



خطوات التثبيت

  1. افتح الإغلاق
  2. تحديد طول كابل الألياف المراد تثبيته وتجريده داخل FOSC
  3. اخلع الطبقات الواقية من كبلات الألياف والألياف
  4. افصل قلب الألياف وقم بإعداد العمل قبل تثبيت كابل الألياف
  5. إصلاح كابل الألياف والقلب المقوى
  6. ألياف لصق
  7. قم بتركيب غلاف واقي قابل للانكماش بالحرارة وألياف منزلية
  8. فحص شامل
  9. قم بتجميع مبيت FOSC وإصلاح FOSC
