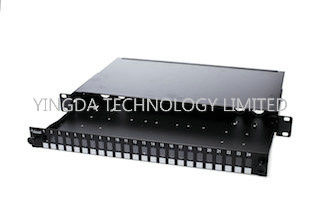

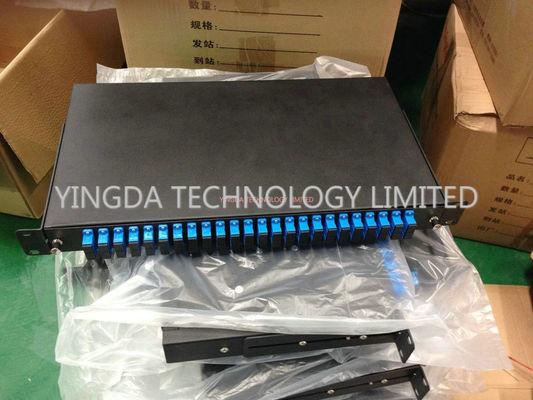

1U 48 ألياف نوع 24 ميناء SC دوبلكس الأسود الألياف البصرية التصحيح صندوق وحة Slding درج
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xمادة | الفولاذ المدلفن الباردة | اللون | أسود |
---|---|---|---|
قدرة | ألياف 48 | محول | محول دوبلكس SC |
منافذ الكبل | 4 أجهزة الكمبيوتر | تطبيق | شبكة FTTH الألياف الضوئية FTTB ODN PON |
بعد | 430 * 250 * 1U | سماكة | 1.0mm |
تسليط الضوء | ,,sliding patch panel |
1U 48 ألياف 24 موانئ SC دوبلكس الألياف البصرية لوحة التصحيح، 19 بوصة لوحة التصحيح
Slding درج نوع الألياف البصرية لوحة التصحيح هي مساعدة معدات لمحطة الأسلاك في بصري
شبكة الاتصالات انتقال الألياف، الذي هو مناسبة للداخلية لصق الكابل الضوئي مباشرة
والاتصال فرع، واقية من الألياف.
الميزات
- ينطبق في إنهاء و19 '' هيكل موحد،
- تصميم انزلاق المعادن
- الرف جبل في بصري توزيع إطار التمويل الانمائي الرسمي
- مناسبة لFC، SC، ST، LC، محولات E2000
- الباردة ألواح الصلب المدرفلة، مع الرش الكهربائي
- مربع الحجم: 430 * 250 * 1U المتاحة، لتكلفة حفظ.

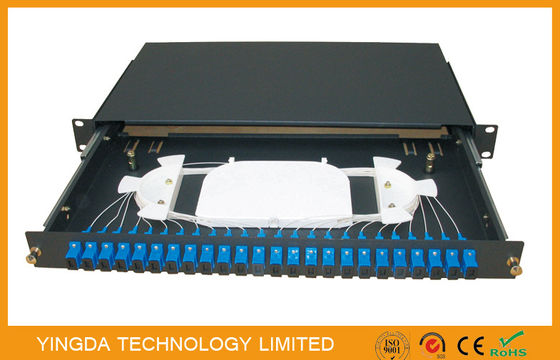

هيكل لوحة التصحيح
وتشمل 3 أجزاء: الجسم مربع، والمكونات الداخلية، والألياف البصرية موصل حامية.
1. صندوق قذيفة الجسم
مريحة لفتح وتثبيت، لديك ارتفاع أسس الجهد جهاز لعنصر معدني الصورة.
2. أنا nternal مكونات أساسا 3 بنود:
ألف الدعم: الجسم البنية الداخلية، وتستخدم للدعم الداخلي.
ب لصق صينية: لتخزين موصل الألياف البصرية، وحماية قطعة الصورة والألياف المتبقية،
و1.6M الألياف البصرية length≥ المتبقية، منحنى نصف قطرها ≥ 37.5mm، وأيضا تصريحات لتحديد الألياف.
C: ثابت الجهاز: لإصلاح غمد الكابل الضوئي، وتعزيز الأعضاء وجديلة الأسلاك.
أجزاء حماية موصلات الألياف البصرية: كم والغدة كابل المطاط
مواصفة
اكتب | بعد (مم) | القدرة ماكس (النواة) | حجم الورق المقوى (مم) | الكمية / كرتون (الكمبيوتر) | غيغاواط (كلغ) |
GPSM-1U-SC12 | 430 * 300 * 1U | 12 | 485 * 420 * 350 | 5 | 29 |
GPSM-1U-FC24 | 24 | 485 * 420 * 350 | 5 | 29 | |
GPSM-1U-2SC24 | 48 | 485 * 420 * 350 | 5 | 29 | |
GPSM-2U-FC48 | 430 * 300 * 2U | 48 | 500 * 355 * 550 | 4 | 26.5 |
GPSM-4U | 130 * 300 * 4U | 192 | 500 * 350 * 540 | 1 | 18.9 |
متطلبات بيئية:
غير مناسب استخدام في الهواء الطلق، وإذا دعت الحاجة إلى استخدام، يجب اتخاذ تدابير وقائية.
درجة حرارة العمل: -25 إلى +40 درجة مئوية
S درجة حرارة الحفظ والتخزين: - 25-55 درجة مئوية
الرطوبة النسبية: ≤ 85٪ (30 درجة مئوية)
الضغط الجوي: 70 ~ 106kpa ل
خدمة الحياة: 20 عاما
خصائص المادة
الألياف البصرية التصحيح المواد لوحة غير المقاومة للتآكل، مستقرة الخصائص الفيزيائية والكيميائية؛
يجب أن تكون جميع المواد متوافقة، ومتوافق مع غمد الكابل الضوئي وغمد الأسلاك ضفيرة.
لمنع التآكل والتلف الكهربائية الأخرى، ويجب أن تكون هذه المواد متوافقة مع الآخر
المعدات المستخدمة في لوحة التصحيح
1. إذا كان استخدام لوحة التصحيح هندسة البلاستيك، ويكون أداء الاحتراق وفقا
مع اختبار GB / T5169.7، اخر اختبار ل30S.
2. استخدام الألياف البصرية تعزيز موصل حامية تقوم المواد ودرجة الحرارة تذوب الساخنة حشو
لا تقل عن 120 درجة مئوية، وتكون درجة الحرارة الحرارية تليين لا تقل عن 90 درجة مئوية، ويمكن استخدامها في
25 ~ + 40 ° C درجة الحرارة.
3. يجب أن تكون جميع المواد غير سامة، غير قابلة للتآكل، على صحة الإنسان وغيرها من العناصر المعدات
تأثيرات جانبية.
يجب ظهور استكمال الشكل، لا لدغ، لا فقاعات، لا الشقوق والفراغات، تزييفها، نجاسة
عيوب. يجب أن يكون كل لون الخلفية المستمر بشكل موحد. مظهر جميل و
البناء مريحة، وانخفاض خسارة التوهين، وهيكل معقول، ثابت الأساسية المعززة في
مربع المحطة، وغمد والأرض الأسلاك، مناسبة لكابل الألياف البصرية الشريط وكابل داخلي.
تصميم فريد من نوعه، 19 بوصة الرف أو جدار جبل.
خصائص ميكانيكية
قوة الشد: يجب أن تصمد أمام قوة الشد المحوري لا تقل عن 500N بين محطة كابل
مربع وكابل، وليس أقل من 5N بين جديلة الأسلاك ومربع المحطة.
اختبار الضغط: مربع محطة كابل يجب أن يكون كل قادرة على تحمل ضغط ثابت الرأسي
لا تقل عن 200N.
يجب أن يكون مربع محطة كابل قادرة على الصمود في وجه زاوية الالتواء: تطور الاختبار.
الخصائص الكهربائية
و عنصر معدني IBER مربع كابل البصرية والمعادن كابل تعزيز الأساسية، مكونات الكابلات المعدنية ومقاومة العزل الأرض
عزل المقاومة:
يجب أن يكون ما لا يقل عن 2 * 104M أوم، اختبار الجهد: 500V (DC).
قوة الجهد:
لا انهيار، أي ظاهرة قوس في 15KV العاصمة تحت 1min، لا انهيار، أي ظاهرة قوس.
