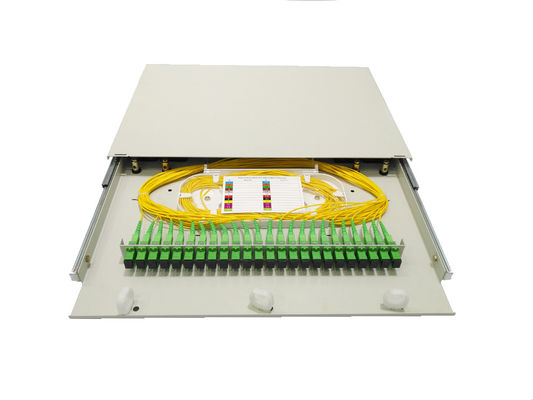

24 منفذ SC APC Connector 19 "ODF Fiber Optic Patch Panel Distribution Frame White Metal Rack Mount
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xمواد | الفولاذ المدلفن على البارد | اللون | اللون الرمادي |
---|---|---|---|
سعة | 24 ألياف | مشترك كهربائي | محول SC البسيط |
منافذ الكابل | 4 قطع 20 مم | تطبيق | شبكة FTTH FTTX FTTB ODN PON |
البعد | 430 * 300 * 1U مم | سماكة | 1.2 مم |
تسليط الضوء | ,بصريّ توزيع إطار,optical distribution frame |
24 منفذ SC APC Connector 19 "ODF Fiber Optic Patch Panel Distribution Frame White Metal Rack Mount
لوحة التصحيح بالألياف الضوئية هي المعدات المساعدة للأسلاك الطرفية في نقل الألياف الضوئية
شبكة الاتصالات ، وهي مناسبة لتوصيل الكابلات البصرية الداخلية مباشرة واتصال الفرع ،
وحماية الألياف.
تخصيص
نموذج | GPSR-1U-SA24 |
البعد | 430 * 300 * 1U مم |
السعة القصوى | 24 كورس |
منفذ المحول | SC SIMPLEX |
كمية المحول | 24 قطعة SC أو LC مزدوج |
سماكة | 1.2 ملم |
مواد | صفائح فولاذية مدلفنة على البارد ، مع رش كهرباء |
اللون | أسود ، أبيض |
مدخل الكيبل | 4 قطع φ20mm |
الوزن الصافي | 5.2 كجم |
ميزات
قابل للتطبيق في الإنهاء والهيكل القياسي 19 بوصة ، تصميم حامل الرف ، صفائح الفولاذ المدرفلة على البارد ، مع الرش الكهروستاتيكي ، سمك 1.2 مم بعد الطلاء.
اللون الرمادي ، ناعم كلي لا يحتوي على شقوق أو بصمة.
يمكن أن يحتوي ارتفاع 1U 44.54 مم على 24 قطعة من لوحة محول SC simplex ، المحول مزود بفتحة شفة ، كل الصناديق مزودة بمسامير لإصلاح المحولات على اللوحة لجعلها مستقرة أثناء النقل طويل الأجل ، وليس الانزلاق.
1U 24cores مجهزة بصينية لصق انصهار قطعة واحدة ، بحد أقصى 24 نقطة لتخزين الألياف ، هناك مساحة كافية لإدارة أو تخزين الألياف بطول 1.5 متر.
يمكن تثبيت الصندوق على حامل على إطار ODF مقاس 19 بوصة أو 23 بوصة عن طريق تثبيت آذان ، والتي سيتم تكوينها مع حقيبة الملحقات ، مع وجود براغي كافية ، عند التسليم ، غير مثبتة على الصندوقالرجاء إخراجها عند البناء في الموقع.
الصندوق مع 4 قطع من مشابك دخول الكابلات وأختام مطاطية لمنع الغبار أو الفئران ، مما يجعل إدارة الألياف سهلة ولطيفة.صينية الشرائح المعدنية أفضل من الدرج البلاستيكي ، فهي تستخدم لفترة طويلة بدون كسر ، وهي ناعمة للغاية ومريحة لإخراجها من الدرج الداخلي.
هناك أيضًا 3 مشابك كبلات بلاستيكية لإدارة مخرج الكابلات ، وتصميم إنساني ، وهناك العديد من أنواع المشابك التي يمكن اختيارها.
سيتم إغلاق الصندوق الكلي بمشبك في المقدمة ويمكن قلبه لأعلى أو لأسفل باستخدام حامل معدني في الأسفل ، وعند التسليم ، سيتم إغلاقه لتوفير حماية أفضل.
متطلبات بيئية:
الاستخدام غير المناسب في الهواء الطلق ، إذا لزم الأمر ، يجب أن يتخذ تدابير وقائية.
درجة حرارة العمل |
-25 إلى +40 درجة مئوية |
درجة حرارة التخزين |
-25 إلى +55 درجة مئوية |
الرطوبة النسبية |
≤85٪ (30 درجة مئوية) |
الضغط الجوي |
70 ~ 106 كيلو باسكال |
خدمة الحياة |
20 سنه |
خصائص المواد
مواد لوحة الألياف البصرية التصحيحيكونالمقاومة للتآكل،خصائص فيزيائية وكيميائية مستقرة ؛
الكليجب أن تكون المواد متوافقة ومتوافقة مع غلاف الكابلات البصرية وضفيرة الأسلاكغمد.
لمنع التآكل والأضرار الكهربائية الأخرى ، يجب أن تكون هذه المواد متوافقة مع الأخرى
المعدات المستخدمة فيلوحة التصحيح
1. إذا كانتستخدم لوحة التصحيح اللدائن الهندسية ، ويجب أن يكون أداء الاحتراق وفقًا لها
مع اختبار GB / T5169.7 ، الاختبارتستمر ل30 ثانية.
2.استخدام حامي تعزيز موصل الألياف البصرية المواد وحشو درجة حرارة تذوب الساخنة
أن لا تقل عن 120°ج ، يجب ألا تقل درجة حرارة التليين الحراري عن 90°C ، يمكن استخدامها في
أ 25 ~ + 40°درجة حرارة مئوية.
3.يجب أن تكون جميع المواد غير سامة وغير قابلة للتآكل على صحة الإنسانوعناصر المعدات الأخرى
آثار جانبية.
يجب أن يكتمل المظهر ، بدون نتوء ، لا فقاعات ، لا شقوق وفراغات ، تزييف ، نجاسة
عيوب.يجب أن تكون كل ألوان الخلفية مستمرة بشكل منتظم.مظهر جميل و
بناء مناسب،توهين منخفضخسارة،هيكل معقول ، الأساسية المقواة ثابتةفي
الصندوق الطرفي ، الغمدلديهاسلك ارضي، مناسب لكابل الشريط الألياف البصرية وكابل داخلي.
تصميم فريد ، رف 19 بوصةأو جدار جبل.
الخواص الميكانيكية
قوة الشد: يجب أن تتحمل قوة شد محورية لا تقل عن 500 نيوتن بين طرف الكابل
مربع والكابل ، وليس أقل من 5N بين الأسلاك الضفيرة وصندوق المحطة.
اختبار الضغط: يجب أن يكون كل صندوق طرفي للكابل قادرًا على تحمل الضغط الثابت العمودي
لا تقل عن 200N.
اختبار الالتواء: يجب أن يكون صندوق طرف الكابل قادرًا على تحمل زاوية الالتواء.
الخصائص الكهربائية
- مكون معدني لصندوق كبل الألياف الضوئية وكابل تقوية للمعادن وكابل معدني
- المكونات ومقاومة عزل الأرض
- مقاومة العزل:
- يجب ألا تقل عن 2 * 104M أوم ، اختبار الجهد: 500V (DC).
- قوة الجهد:
- لا يوجد انهيار ، لا توجد ظاهرة قوس عند 15Kv DC أقل من دقيقة واحدة ، لا يوجد انهيار ، لا يوجد قوس
- ظاهرة.
